Z pola pod Łęczycą do Kutna

Zielone pole pod Topolą Szlachecką, Icom ID-52E PLUS w ręku i przemiennik SR7KU w Kutnie. W linii prostej 18,7 km, a horyzont radiowy dla takiej pary anten wypada na 19,3 km. Na papierze zmieściłem się z zapasem kilkuset metrów, w eterze wystarczyło.

Filip SQ5CBAłączność i zdjęcia · gm. Łęczyca

Icom ID-52E PLUSradio tej łączności · 5 W

70 cm · FM SR7KU Kutno 18,7 km Icom ID-52E PLUS

Mapa trasy Ustaw radio na SR7KU

Filip SQ5CBA w zielonej koszulce i szarej bluzie stoi na zielonym polu i trzyma radio Icom ID-52E PLUS z długą anteną; za nim rząd wysokich topoli, słup linii energetycznej i błękitne niebo

18,7km w linii prostej
z pola do przemiennika

19,3km horyzontu radiowego
radio w ręku + antena 12 m

438,925MHz, wyjście SR7KU
tu słuchasz

82,5Hz, ton CTCSS
klucz do wejścia

Łączność

Pole, topole i jeden przemiennik

Bez masztu, bez wzmacniacza i bez górki. Ręczne radio, otwarte pole i przemiennik w Kutnie ustawiony na 438,925 MHz.

12 września, pod Łęczycą

Topola Szlachecka to wieś w gminie Łęczyca, w powiecie łęczyckim. Wokół płasko jak na stole: pola, rzędy topoli wzdłuż dróg i szerokie niebo. Dla fal na 70 cm to dobre miejsce, bo między anteną a horyzontem nie stoją bloki ani las.

Stamtąd, przed zachodem słońca, nawiązałem z ręcznego Icoma ID-52E PLUS łączność przez przemiennik SR7KU w Kutnie. Przemiennik stoi 18,7 km dalej, na północny wschód, azymut 36°. Po drodze tylko pola, wsie i drogi. Najwyższy punkt przekroju jest raptem o dwadzieścia kilka metrów wyżej od najniższego.

Tak wygląda praca „z ręki” na granicy zasięgu. Wysokość anteny to wysokość ramienia, a liczba kilometrów zależy od tego, na ile pozwoli krzywizna Ziemi. Poniżej mapa, przekrój terenu i odrobina fizyki, która tłumaczy, dlaczego się udało.

„Łączność z pola pod Łęczycą przez SR7KU w Kutnie. Icom ID-52E PLUS w ręku, 18,7 km w linii prostej.”— Filip SQ5CBA, 12 września 2026

Szeroki kadr: Filip SQ5CBA z radiem stoi pośrodku rozległego zielonego pola, nad nim błękitne niebo z pasmami chmur, na horyzoncie rząd drzew

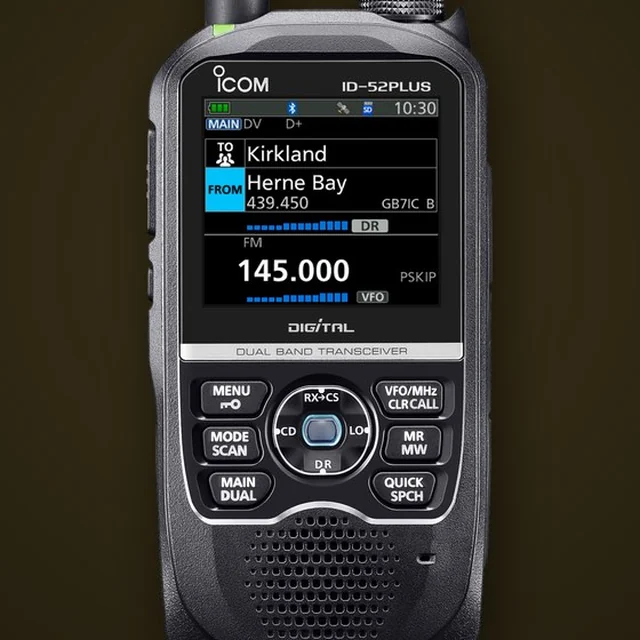

Icom ID-52E PLUS — ręczny radiotelefon z kolorowym ekranem

5 W

Radio tej łączności

Icom ID-52E PLUS

Dwupasmowy ręczniak na 2 m i 70 cm z cyfrowym D-STAR i analogowym FM, z mocą regulowaną od 0,1 do 5 W. Na SR7KU pracował w zwykłym FM, z tonem 82,5 Hz, a kolorowy ekran z widmem pasma pokazuje, co dzieje się wokół częstotliwości przemiennika. Więcej o tym radiu na stronie Mój sprzęt.

2 m / 70 cmFM + D-STAR0,1–5 WIPX7

Mapa

18,7 kilometra na północny wschód

Złota linia to droga fal z pola pod Topolą Szlachecką do przemiennika w Kutnie. Przerywany łuk to horyzont radiowy SR7KU dla radia trzymanego w ręku: 19,3 km. Topola leży tuż przed nim.

Podkład mapy © autorzy OpenStreetMap · położenie SR7KU według lokatora JO92QF. Bazy przemienników podają środek kwadratu, więc rzeczywisty maszt może stać do ok. 3 km dalej.

Przekrój trasy

Płasko, a jednak pod górkę

Tak wygląda teren między Topolą a Kutnem w przekroju. Niby równina, ale na 18,7 km Ziemia zdąży się wybrzuszyć, a fala na 70 cm potrzebuje dużo więcej miejsca niż cienka linia wzroku.

Teren z modelu EU-DEM (OpenTopoData, punkt co ok. 230 m) z dodaną krzywizną Ziemi dla k = 4/3 · przerywana linia pod terenem = teren bez krzywizny · skala pionowa przesadzona ok. 47× · końce trasy przybliżone

krzywizna Ziemi

5 metrów garbu

W połowie trasy kula ziemska wybrzusza się o około 5 m ponad cięciwę łączącą oba końce. To już z poprawką na zakrzywianie fal w atmosferze (k = 4/3). Na równinie to więcej niż niejedna górka.

strefa Fresnela

57 metrów zamiast kreski

Fala nie biegnie cienką linią. Większość energii niesie wrzecionowaty obszar wokół niej, pierwsza strefa Fresnela. Na 438,9 MHz w połowie tej trasy ma promień około 57 m, a anteny były 1,5 i 12 m nad ziemią. Dolna połowa strefy szła więc przez grunt.

bilans łącza

Zapas około 50 dB

Przy pełnych 5 W z ID-52E PLUS i antenie X-200 (8 dBi) do wejścia przemiennika w wolnej przestrzeni dotarłoby około −69 dBm. Czuły odbiornik FM słyszy sygnały rzędu −120 dBm, więc na ugięcie fali nad terenem zostaje spory zapas.

Przemiennik

SR7KU, kutnowska siedemdziesiątka

Analogowy przemiennik FM na pasmie 70 cm. W bazach nie ma śladu po łączach internetowych ani emisjach cyfrowych: czyste FM i antena 12 metrów nad równiną.

Co wiadomo o SR7KU

Częstotliwości: wyjście 438,925 MHz, wejście 431,325 MHz. Przesunięcie −7,6 MHz to standard przemienników 70 cm w Polsce.
Dostęp: ton CTCSS 82,5 Hz na wejściu. Bez tonu przemiennik nie reaguje na samą nośną.
Moc i antena: 10 W do anteny Diamond X-200, dwupasmowego kolineara (na 70 cm ok. 8 dBi), zawieszonej 12 m nad gruntem. Teren leży na wysokości ok. 118 m n.p.m.
Opiekun: SP7IIX z Kutna.
Pozwolenie UKE: kategoria 5 (stacja bezobsługowa), ważne do 31 marca 2031, moc w pozwoleniu do 15 W.
Sąsiedzi: najbliższy inny przemiennik, SR7DVK, jest około 35 km dalej, a łódzkie ponad 50 km.

SR7KU jest w społecznościowej bazie przemienniki.eu od czerwca 2024 roku, a użytkownicy zgłaszają go jako działający. Od 12 września 2026 roku potwierdzam to także ja, z pola pod Łęczycą.

Działa
12.09.2026

Karta przemiennika

SR7KU · Kutno · JO92QF

Pasmo: 70 cm
Emisja: FM (analogowa)
Wyjście · słuchasz: 438,925 MHz
Wejście · nadajesz: 431,325 MHz
Przesunięcie: −7,6 MHz
CTCSS: 82,5 Hz (na wejściu)
Moc: 10 W
Antena: Diamond X-200, 12 m n.p.g.
Wysokość terenu: 118 m n.p.m.
Opiekun: SP7IIX
Pozwolenie: do 31.03.2031

Źródła: przemienniki.eu, mapy73.pl, vhf.com.pl, wykaz pozwoleń UKE (dane.gov.pl, 31.08.2026)

Ustaw radio

Minuta roboty i jesteś na SR7KU

Będziesz w okolicy Kutna, Łęczycy albo na autostradzie A1? Wpisz te wartości w dowolne radio na 70 cm albo wczytaj gotowy kanał do CHIRP-a.

FM 70 cm, każde radio dwupasmowe

Odbiór (RX): 438.925 MHz
Nadawanie (TX): 431.325 MHz
Przesunięcie: −7,6 MHz
Ton CTCSS (TX): 82,5 Hz
Emisja: FM
Nazwa kanału: SR7KU

Ton 82,5 Hz włącz w nadawaniu (tryb Tone albo ENC), nie w odbiorze (TSQL). Jeśli przemiennik nie dokłada tonu do retransmisji, radio z TSQL po prostu zamilknie.

Pobierz kanał do CHIRP (CSV)

Posłuchaj

Ustaw 438,925 MHz i posłuchaj chwilę. Jeśli ktoś właśnie rozmawia, zaczekaj na przerwę między relacjami.

Sprawdź, czy wchodzisz

Krótko naciśnij PTT i podaj znak, np. „SQ5CBA, test przez SR7KU”. Jeśli po puszczeniu PTT usłyszysz nośną przemiennika, wchodzisz. Sam klik bez znaku to zły zwyczaj.

Wywołaj

„Tu SQ5CBA, wywołanie ogólne przez SR7KU” i pauza. Z terenu podaj też, skąd nadajesz, bo to zawsze ciekawi. Więcej w poradniku 2 m / 70 cm.

Okolica

Ziemia łęczycka z perspektywy fal

Trasa biegnie przez krainę, w której równina jest cechą geografii, a nie przypadkiem.

pradolina

Dlaczego tak płasko

Łęczyca leży nad Bzurą, dokładnie tam, gdzie dolina Bzury uchodzi do pradoliny warszawsko-berlińskiej, szerokiego obniżenia wyżłobionego przez wody topniejącego lądolodu. Stąd równina: na całym przekroju między Topolą a Kutnem teren waha się w granicach około 20 metrów.

jedno województwo

Topola i Kutno, dawniej razem

W latach 1975–1998 i Topola Szlachecka, i Kutno należały do województwa płockiego. Dziś oba miejsca są w łódzkim. Topola leży w powiecie łęczyckim, a Kutno, siedziba powiatu kutnowskiego nad Ochnią, liczy około 41 tysięcy mieszkańców.

1939

Bitwa nad Bzurą

Od 9 do 22 września 1939 roku w tym rejonie toczyła się bitwa nad Bzurą, nazywana też bitwą pod Kutnem. Była to największa bitwa kampanii wrześniowej: armie „Poznań” i „Pomorze” uderzyły na flankę niemieckiej 8. Armii. Łączność z 12 września 2026 roku przypadła w 87. rocznicę tych dni.

Źródła: Wikipedia (Topola Szlachecka, Łęczyca, Kutno, Bitwa nad Bzurą) · profil terenu: EU-DEM przez OpenTopoData · podkład mapy: OpenStreetMap
