Poradnik · zakłócenia

Szum z gniazdka:
jak znaleźć źródło

Pewnego dnia na paśmie stoi S7 szumu, którego wczoraj nie było. To prawie nigdy nie jest propagacja ani uszkodzony odbiornik — to zasilacz, falownik, taśma LED albo urządzenie sąsiada. Pokazuję, jak zmierzyć poziom, rozpoznać źródło po brzmieniu, namierzyć je w domu jednym wyłącznikiem, a gdy jest poza domem — co zrobić i jak wygląda zgłoszenie do UKE.

S9 = −73 dBm 1 S = 6 dB test głównym wyłącznikiem ferryt mix 31
Test w pięć minut Katalog szumów
Falownik fotowoltaiczny zamontowany na ścianie budynku, biała obudowa z panelem kontrolnym Falownik PV — jeden z najczęstszych domowych źródeł QRM · fot. Asurnipal, CC BY-SA 4.0, Commons
Zanim zaczniesz zgadywać

Najpierw liczba, potem domysły

„Strasznie szumi” to nie jest opis, z którym da się pracować. Potrzebujesz trzech rzeczy: poziomu, pory i tego, czy szum wchodzi anteną.

S

Poziom na S‑metrze

Zanotuj szum na kilku pasmach: 3,6 MHz, 7 MHz, 14 MHz, 145 MHz. Sam numer S wystarczy, byle za każdym razem z tym samym wzmocnieniem i preampem.

hh:mm

Pora dnia

Szum tylko od świtu do zmierzchu wskazuje na fotowoltaikę. Tylko wieczorem — na oświetlenie. Cały czas — na coś, co nigdy się nie wyłącza: router, zasilacz, ładowarka.

ANT

Antena czy obudowa

Odłącz antenę. Jeśli szum zostaje, wchodzi kablem zasilającym albo wprost do obudowy — ferryt na antenie nic nie da.

∠

Kierunek

Anteną kierunkową obróć się dookoła i zapisz azymut maksimum. Na 2 m to często wystarcza, by wskazać dom albo słup.

Co właściwie znaczy „S9”

Skalę S ujednolicił IARU Region 1 w zaleceniu technicznym R.1: jedna jednostka S to 6 dB, a S9 odpowiada mocy na wejściu odbiornika −73 dBm na falach krótkich (50 µV na 50 Ω) i −93 dBm na UKF (5 µV). Dlatego ten sam sygnał pokazuje na 2 m o trzy „esy” więcej niż na 20 m — to nie usterka radia, tylko dwie różne skale.

Praktyczny wniosek: szum, który urósł z S3 do S7, urósł o 24 dB, czyli prawie 250 razy w mocy. Stacja, którą wcześniej słyszałeś, właśnie zniknęła — i żadna antena tego nie nadrobi.

Tabela obok jest po to, żeby przeliczyć odczyt na liczbę, którą można wpisać w zgłoszeniu albo porównać z pomiarem za tydzień.

!

Większość S‑metrów w radiach amatorskich nie jest kalibrowana — bywa, że jedna kreska to 3 dB, a nie 6. Do porównań „przed i po” to bez znaczenia, do zgłoszenia lepiej podać dBm z odbiornika SDR.

OdczytKF (dBm)UKF (dBm)
S1−121−141
S3−109−129
S5−97−117
S7−85−105
S9−73−93
S9+10−63−83
S9+20−53−73
S9+40−33−53

Za IARU Region 1, zalecenie techniczne R.1 (1981). Krok 6 dB na jednostkę S.

Pięć minut, zero kosztów

Test głównym wyłącznikiem

Jedno pytanie rozdziela dwa zupełnie różne scenariusze: czy źródło jest w Twoim domu, czy poza nim. Odpowiedź daje główny wyłącznik.

1

Radio na baterii, słuchawki

Ręczniak, odbiornik SDR z laptopa na akumulatorze albo zwykłe radio na falach średnich ustawione między stacjami, w okolicy 1 MHz. Cokolwiek, co gra bez gniazdka — inaczej sam odetniesz sobie zasilanie w połowie testu.

AM ~1000 kHz · albo SSB 3,6 MHz · AGC wolne, NB wyłączony
2

Zapisz poziom „przed”

Odczyt z S‑metra i krótkie nagranie telefonem. Bez tego po pół godzinie nie będziesz pewien, czy coś się zmieniło, czy tylko chcesz, żeby się zmieniło.

3

Wyłącz wyłącznik główny

Cały dom bez prądu, radio dalej gra z baterii. Szum został — źródło jest poza Twoją instalacją: sąsiad, słup, linia, pastuch elektryczny. Szum zniknął — masz go u siebie i dalej jest już tylko cierpliwość.

Uprzedź domowników · komputery i NAS wyłącz normalnie wcześniej
4

Obwód po obwodzie

Wyłącz wszystkie bezpieczniki, włącz główny, a potem załączaj obwody pojedynczo i słuchaj. Szum wraca przy konkretnym — masz pomieszczenie. To ta sama metoda, którą ARRL opisuje od lat, bo działa i nie wymaga niczego poza uchem.

5

Wtyczka po wtyczce

W znalezionym obwodzie wyciągaj po jednym zasilaczu. Ładowarki, listwy, zasilacz routera, sterownik taśmy LED, lampka biurkowa, drukarka w stanie czuwania. Zwykle winowajca ujawnia się w kilka minut — i zwykle jest najtańszą rzeczą w pokoju.

⚡

Jeśli masz fotowoltaikę, pamiętaj, że falownik ma własny wyłącznik i własny obwód, a łańcuchy DC są pod napięciem także wtedy, gdy AC jest odcięte. Przy PV testuj za dnia i osobno: raz z wyłączonym falownikiem, raz z włączonym.

Rozpoznawanie po słuchu

Jak co brzmi

Większość źródeł ma charakterystyczny rytm albo porę pracy. Zanim zaczniesz wyciągać wtyczki, posłuchaj — często da się odgadnąć, czego szukać.

Przesuń tabelę w bok →

ŹródłoRytm i barwaGdzieJak potwierdzić
Iskrzenie na linii energetycznej Szorstki trzask paczkami, ok. 100 razy na sekundę (dwa razy na okres 50 Hz) KF, słabiej 2 m Znika po deszczu, wraca przy suchej pogodzie. Nie ustaje po wyłączeniu głównego
Pastuch elektryczny Równe „tik… tik…”, mniej więcej raz na sekundę, szeroki trzask całe KF i UKF Bardzo regularny odstęp. Na wsi i przy pastwiskach — pierwszy podejrzany
Zasilacz impulsowy, ładowarka USB Syczące nośne w równych odstępach co kilkadziesiąt–kilkaset kHz, „grzebień” na wodospadzie KF, często do 2 m Znika natychmiast po wyjęciu z gniazdka — także wtedy, gdy nic nie ładuje
Falownik fotowoltaiczny Szeroki, płaski szum, rośnie z mocą instalacji ok. 0,1–30 MHz Tylko za dnia, najgłośniej w południe, cicho przy zachmurzeniu
Optymalizatory i mikrofalowniki Jak wyżej plus wyraźny grzebień; transmisja danych po linii DC KF Zostaje nawet po odstawieniu falownika, jeśli moduły są nasłonecznione
PLC — „internet z gniazdka” Szum modulowany ruchem danych, cichnie, gdy sieć stoi 2–86 MHz (HomePlug AV2) Wyjmij adaptery z gniazdek. Norma EN 50561‑1 każe wycinać pasma amatorskie — tanie sztuki robią to źle
Ładowanie auta elektrycznego Szum tylko w trakcie ładowania, znika po odłączeniu wtyczki 2–28 MHz (HomePlug Green PHY) Standard ISO 15118 prowadzi transmisję po żyle Control Pilot w kablu ładowania
Taśmy i żarówki LED, zasilacze halogenów Brzęczenie z wyraźną modulacją 100 Hz, szerokie pasmo KF, czasem 2 m Gaśnie razem ze światłem. Ściemniacz zwykle pogarsza sprawę
Lodówka, pompa ciepła, klimatyzacja z falownikiem Buczenie włączające się cyklicznie, na kilkanaście minut KF Rytm pokrywa się z pracą sprężarki — posłuchaj, kiedy rusza
Router, switch, kabel HDMI, monitor Pojedyncze wąskie „świsty” w równych odstępach — harmoniczne zegara KF i UKF Stałe, niezależne od pory. Znikają po odpięciu jednego kabla sygnałowego

Rytm 100 impulsów na sekundę wynika wprost z sieci 50 Hz: wyładowanie zapala się przy każdym szczycie napięcia, a te są dwa na okres. W krajach z siecią 60 Hz ten sam objaw opisuje się jako 120 impulsów.

Wodospad mówi więcej niż ucho

Trzy kształty, trzy winowajcy

Trzy kształty widma zakłóceń: równo rozstawione nośne, szeroki płaskowyż i pojedyncze iglice Grzebień zasilacz impulsowy Płaskowyż falownik, PLC Iglice zegary, HDMI, router

Grzebień to równo rozstawione nośne — odstęp między nimi odpowiada częstotliwości przełączania zasilacza. Jeśli kreski dzieli np. 130 kHz, szukasz czegoś, co pracuje z taką częstotliwością.

Płaskowyż podnosi całe pasmo naraz i po prostu zabiera czułość. Tak wygląda falownik i tak wygląda PLC — z tą różnicą, że PLC faluje razem z ruchem w sieci.

Iglice stoją w miejscu i nie znikają nigdy: to harmoniczne zegarów. Jedna wypada akurat na Twojej ulubionej częstotliwości i psuje wyłącznie ją.

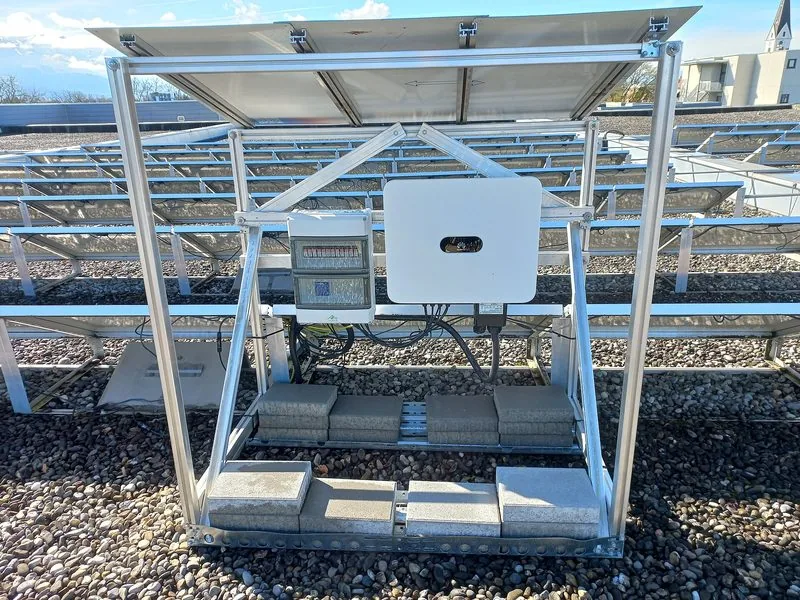

Falownik łańcuchowy i ochronniki przepięciowe DC pod konstrukcją paneli fotowoltaicznych, widoczne biegnące kable Falownik i okablowanie DC pod modułami — pętla tych kabli promieniuje · fot. Asurnipal, CC BY-SA 4.0, Commons
Osobny rozdział

Fotowoltaika: kable DC to antena

Instalacja PV rzadko zakłóca „obudową”. Zakłóca okablowaniem — i dlatego tak trudno ją uciszyć po fakcie.

Skąd to się bierze

Falownik przetwarza prąd, przełączając tranzystory kilkadziesiąt tysięcy razy na sekundę. Przy słabym filtrowaniu harmoniczne tego przełączania sięgają od około 100 kHz aż do 30 MHz, czyli dokładnie przez całe fale krótkie. Sam falownik jest mały, ale łańcuch DC na dachu ma kilkadziesiąt metrów i tworzy pętlę — i to ona promieniuje.

Druga ścieżka to przewody AC: zakłócenie wychodzi z falownika do instalacji domowej, rozchodzi się po całym budynku i wypromieniowuje z każdego kabla po drodze. Dlatego szum bywa jednakowo silny w pokoju po drugiej stronie domu.

Co realnie pomaga

  • Krótkie i skręcone przewody DC — plus i minus prowadzone razem, bez wielkich pętli. To decyzja montażowa, po fakcie kosztowna.
  • Dławiki wspólnobieżne na DC i AC przy falowniku — rdzeń z mixu 31, kilka zwojów obu żył razem, jak najbliżej urządzenia.
  • Odległość anteny od instalacji — każdy metr się liczy, a ustawienie anteny w innej płaszczyźnie niż trasa kabli bywa warte kilku decybeli.
  • Optymalizatory — jeśli zakłóca konkretnie moduł z optymalizatorem, jedyną skuteczną drogą bywa wymiana na inny model albo rezygnacja z nich na rzecz zwykłego łańcucha.

Jeśli instalacja jest nowa i zakłóca od pierwszego dnia, zgłoś to wykonawcy, zanim minie gwarancja: urządzenie wprowadzone do obrotu ma spełniać wymagania kompatybilności elektromagnetycznej, a nie tylko „produkować prąd”.

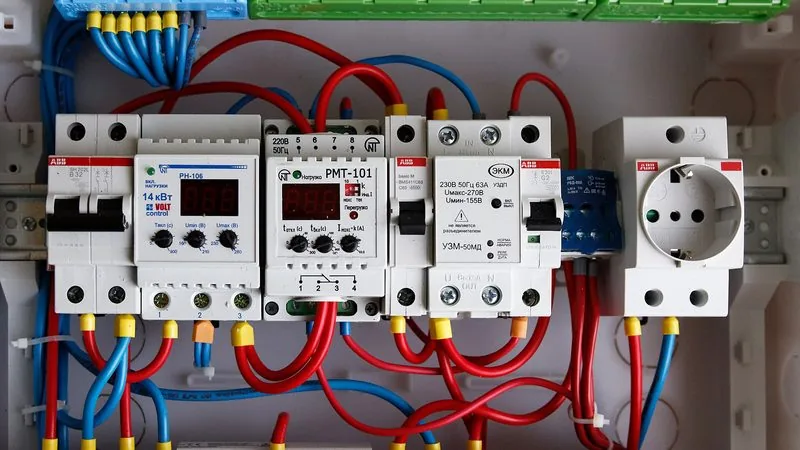

Rozdzielnica elektryczna z wyłącznikami nadprądowymi, przekaźnikami i kolorowymi przewodami Rozdzielnica: tu zaczyna się bisekcja obwodów · fot. Retired electrician, CC0, Commons
Gdy szum został po wyłączeniu prądu

Namierzanie poza domem

sonda

Radio AM i ręczniak

Zwykły odbiornik na falach średnich ma wbudowaną antenę ferrytową, czyli gotową antenę kierunkową: minimum sygnału wypada wzdłuż osi pręta. Na 2 m tę samą rolę pełni ręczniak z trzyelementową anteną.

skala

Tłum, nie wzmacniaj

Blisko źródła odbiornik się nasyci i kierunek zniknie. Włącz tłumik, zejdź z czułością, skróć antenę. Dobrze namierza się wtedy, gdy sygnał ledwo słychać.

metoda

Trzy azymuty

Zanotuj kierunek maksimum z trzech odległych punktów i przetnij je na mapie. Jeden azymut to domysł, trzy to adres. Przyda się kalkulator lokatora i azymutu.

Zapisuj, nie zapamiętuj

Przy namierzaniu poza domem liczy się dokumentacja, bo prędzej czy później trzeba będzie komuś pokazać, co się dzieje. Za każdym razem notuj: datę i godzinę, częstotliwość, poziom w dBm albo S, współrzędne punktu pomiaru i azymut. Nagranie dźwięku z telefonu waży tyle co nic, a potrafi rozstrzygnąć, czy to pastuch, czy linia.

Jeśli szum pojawia się o stałych porach, prowadź prosty dziennik przez tydzień. Wzór typu „codziennie 6:30–8:00 i 17:00–23:00” sam wskazuje, że ktoś zapala światło albo ładuje auto.

Zanim oskarżysz sąsiada

Sprawdź jeszcze raz własny dom o tej porze, o której szum jest najgłośniejszy — zdarza się, że urządzenie, które wcześniej było wyłączone, właśnie ruszyło. I upewnij się, że to nie propagacja: w dni z silną tropo pasmo 2 m potrafi ożyć, a odległe stacje bywają mylone z szumem. Podpowie mapa propagacji i warunki propagacji.

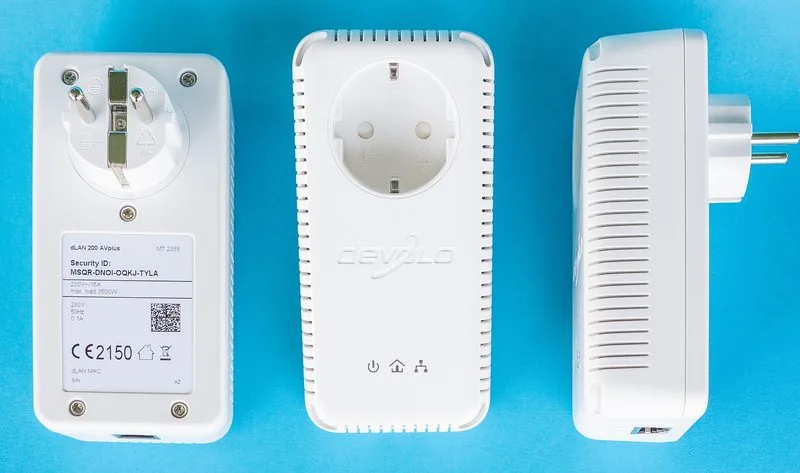

Trzy adaptery PLC do przesyłania internetu po instalacji elektrycznej, widoczne od przodu i od tyłu Adaptery PLC — pracują w paśmie 2–86 MHz · fot. Sven Teschke, CC BY-SA 3.0 de, Commons
Leczenie

Ferryt, filtr, odległość

Ferryt nie jest magiczny: działa na prąd wspólnobieżny płynący po zewnętrznej stronie kabla. Żeby zadziałał, musi być z właściwego materiału i we właściwym miejscu.

Jak zakładać

  • Przy źródle, nie przy radiu. Rdzeń ma odciąć szum tam, gdzie powstaje — tuż przy zasilaczu, falowniku, routerze.
  • Kilka zwojów, nie jeden. Impedancja rośnie z kwadratem liczby zwojów. Pięć zwojów na rdzeniu FT240 daje wielokrotnie więcej niż klips założony „na styk”.
  • Wszystkie żyły razem. Fazę, zero i ochronny (albo plus i minus w DC) przewlekasz przez ten sam rdzeń. Pojedyncza żyła to dławik różnicowy i zwykle nic nie daje.
  • Na feederze też. Dławik wspólnobieżny 1:1 u podstawy anteny odcina kabel od roli anteny odbiorczej na szum z domu.
  • Tanie klipsy z zestawu to najczęściej mix 43 w mikroskopijnym rozmiarze — na 3,5 MHz praktycznie bezużyteczne.

Materiał dobiera się do pasma, na którym masz problem:

MixTypZakresNa co
75 / 77MnZn0,15–10 MHzfale średnie i dolne pasma KF
31MnZn1–300 MHznajlepszy uniwersalny na kable zasilające
43NiZn25–300 MHzgórne KF, 6 m i 2 m
61NiZn200–1000 MHz70 cm i wyżej

Zakresy za tabelą doboru materiałów Palomar Engineers. Jeden rdzeń mixu 31 na kablu sieciowym zasilacza załatwia więcej niż dziesięć małych klipsów rozrzuconych po biurku.

Rozkręcone rdzenie ferrytowe zaciskowe różnych rozmiarów, widoczne połówki rdzenia bez obudowy Rdzenie zaciskowe — te z lewej rozkręcone z obudów · fot. Unconventional2, CC BY-SA 4.0, Commons
Wymiana

Czasem taniej kupić nowy

Bezimienna ładowarka za kilkanaście złotych bywa nie do uratowania żadnym ferrytem — filtr wejściowy zwyczajnie w niej nie istnieje. Markowy zasilacz tej samej mocy kosztuje kilkadziesiąt złotych i problem znika przy okazji.

Ostrożnie

Czego nie robić

Nie rozbieraj cudzych urządzeń i nie „poprawiaj” instalacji sąsiada. Nie dokładaj kondensatorów między żyły w gniazdku. Ferryt zakładany z zewnątrz na gotowy kabel jest bezpieczny — wszystko poza tym to już robota elektryka.

Gdy rozmowa nie wystarczy

Zgłoszenie do UKE

Najpierw sąsiad, potem urząd — w tej kolejności. Zaskakująco często wystarczy powiedzieć, że coś w domu „psuje radio”, i zaproponować ferryt na kabel.

Kto ma ochronęPODSTAWAUKE wprost zaznacza, że urządzenia radiowe używane bez pozwolenia nie podlegają ochronie przed zakłóceniami. Pozwolenie radiowe na stację amatorską to realny argument — CB czy PMR takiego argumentu nie dają.
Jak zgłosićDROGAElektronicznie przez Platformę Usług Elektronicznych pue.uke.gov.pl, przez formularz kontaktowy albo pismem — papierowe zgłoszenie musi być podpisane.
Co podaćTREŚĆNumer pozwolenia radiowego, adres i współrzędne miejsca pomiaru, zakłócane częstotliwości, poziom zakłóceń, pory występowania i opis tego, co już sprawdziłeś (test wyłącznikiem, wykluczenie własnych urządzeń).
Co dalejPRZEBIEGPracownicy UKE przyjeżdżają ze sprzętem pomiarowym i lokalizują źródło. Prace pomiarowo‑kontrolne przy ustalaniu przyczyny i lokalizacji są nieodpłatne. Po wykryciu urządzenia zakłócającego jego posiadacz dostaje informację o zakazie używania do czasu naprawy lub wymiany.
Czego nie zgłaszaćGRANICEProblemów z własnym internetem czy zasięgiem komórki — te idą do operatora, z którym masz umowę. Kłopotów z odbiorem TV zanim sprawdzisz antenę zbiorczą i stronę nadawcy.
i

Zgłoszenie ma sens dopiero z dowodami: nagraniem, pomiarem, godzinami i azymutem. Dokumentacja z dwóch tygodni robi znacznie większe wrażenie niż telefon z informacją, że „strasznie szumi”.

Następny krok

Sprawdź, zanim zaczniesz szukać

Zanim uznasz, że to zakłócenia, wyklucz warunki na paśmie. Mapa propagacji pokazuje, czy 2 m i 70 cm akurat niosą dalej niż zwykle.
