Antena przed zimą:
przegląd w jedno popołudnie

Pułapka: dobry SWR, zły kabel

Mokry kabel zamienia się w rozłożone sztuczne obciążenie. Fala odbita od anteny wraca przez kabel i traci po drodze tyle samo, co fala biegnąca — więc przy radiu widzisz odbicie osłabione o podwójne tłumienie kabla.

Przykład: antena ma SWR 3, a kabel po zalaniu tłumi 6 dB. Przy radiu miernik pokaże SWR około 1,3, a z suchym kablem pokazałby około 2,0. Dlatego podejrzanie niski SWR, który „sam się poprawił”, jest takim samym sygnałem alarmowym jak rosnący.

Test kabla z rozwartym końcem

1. Odłącz antenę od kabla na górze. Koniec kabla zostaw rozwarty — bez niczego — i zabezpiecz przed deszczem.
2. Podłącz analizator lub NanoVNA od strony radia (NanoVNA skalibruj SOL na końcu przewodu, którym się podłączasz) i zmierz SWR albo tłumienność odbiciową (return loss) na 145 i 435 MHz. Nigdy nie nadawaj z radia w rozwarty kabel — SWR 5–9 to prosta droga do uszkodzenia stopnia mocy.
3. Tłumienie kabla to połowa tłumienności odbiciowej zmierzonej na jego wejściu. Z samego SWR odczytasz je z tabeli.
4. Porównaj z katalogiem. Wynik wyraźnie gorszy niż w karcie kabla to podejrzenie wody — tryb TDR/DTF analizatora pokaże nawet, w którym miejscu.

Objawy

• SWR „pływa” po deszczu albo powoli zmienia się przez miesiące — w górę lub, co gorsza, w dół.
• Słabsze przemienniki i raporty przy tym samym SWR — kabel po prostu zjada sygnał w obie strony.
• Zielony lub czarny oplot po rozcięciu płaszcza przy złączu. Miedź powinna być jasna.

Jak prowadzić kabel

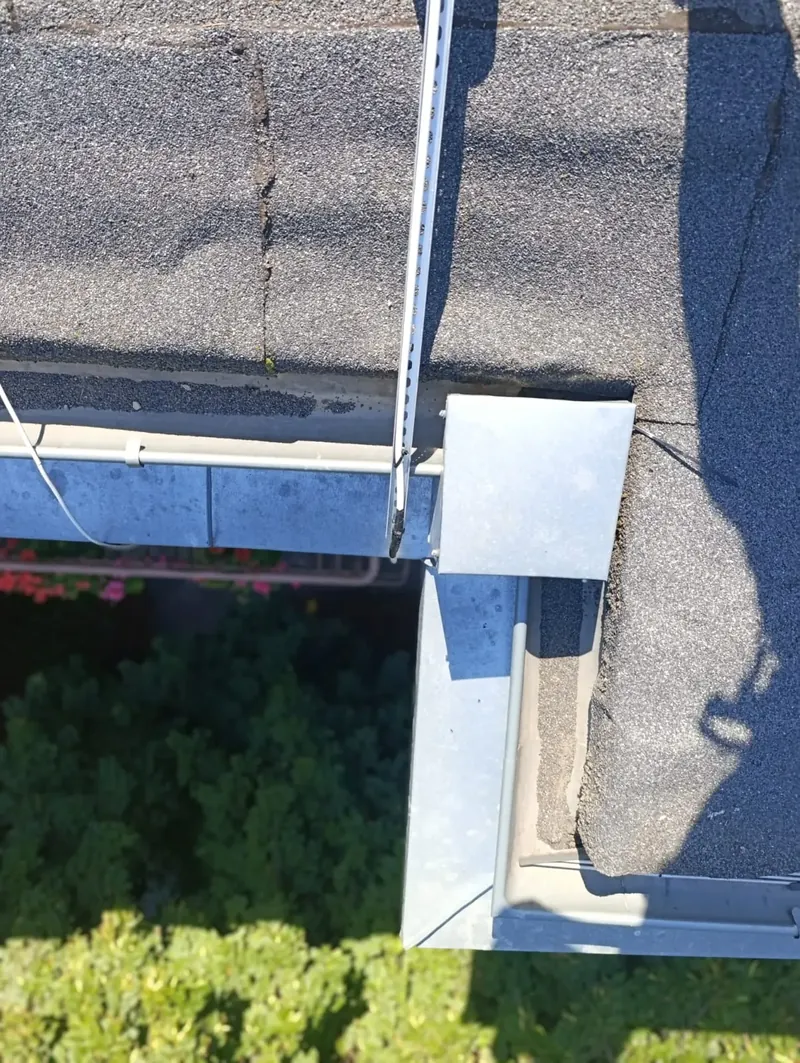

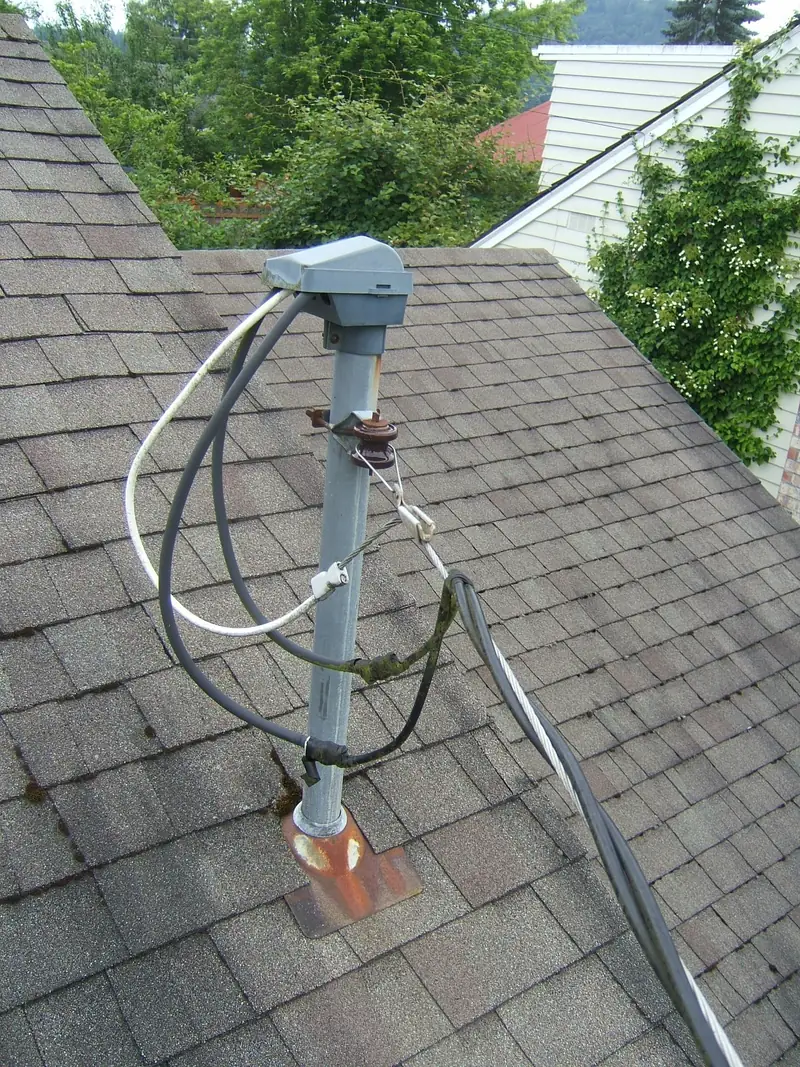

Od anteny zawsze w dół. Woda płynie po płaszczu, więc kabel nie może prowadzić jej z powrotem do złącza. Przed każdym miejscem, gdzie kabel zmienia kierunek w górę albo wchodzi do budynku — krawędź dachu, rynna, przepust, okno — zrób pętlę ociekową: łagodne „U”, z którego dolnego punktu krople spadają.

Promień pętli nie może być mniejszy niż minimalny promień gięcia z karty kabla — dla Ecoflex 10 to ok. 4 cm przy jednorazowym gięciu i 8 cm, jeśli kabel ma się ruszać. Mocuj czarnymi opaskami odpornymi na UV i nie zaciskaj ich tak, żeby zgniatały kabel.

Który kabel na zewnątrz

Płaszcz musi być czarny i stabilizowany na UV — sadza w tworzywie to właśnie ochrona przed słońcem, bez niej PVC blednie i pęka. Karty SSB deklarują odporność na UV dla Ecoflex 10 i Aircell 7. Popularny Belden 8267 (RG‑213) ma w karcie tylko środowisko „Indoor” i nie deklaruje odporności na UV — na dach wybierz kabel, który ją ma.

„RG‑213” to nazwa typu, nie produktu: jeden producent podaje pracę do −40 °C, inny do −20 °C. Sprawdzaj kartę konkretnego kabla, który kupujesz.

Na mrozie nie przeginaj kabla z płaszczem PVC do minimalnego promienia i nie prostuj zgiętego — tworzywo sztywnieje i łapie mikropęknięcia, których nie widać. Nowy tor układaj jesienią, przy dodatniej temperaturze.

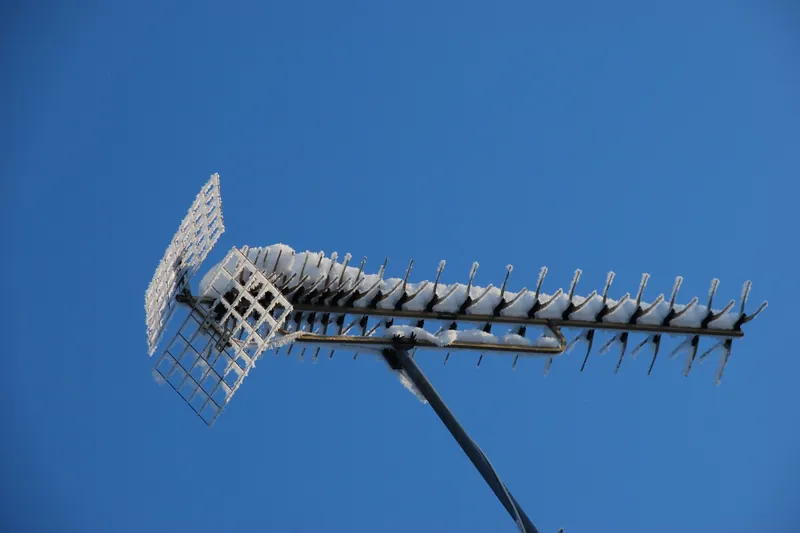

Ciężar, o którym się zapomina

Norma ISO 12494 o oblodzeniu konstrukcji ostrzega, że lód potrafi podwoić normalne obciążenie anten i ich mocowań, a najsłabsze bywają drobne detale. Szadź twarda ma gęstość 600–900 kg/m³, gołoledź ok. 900 kg/m³. Do tego wiatr: lód zwiększa powierzchnię, na którą napiera.

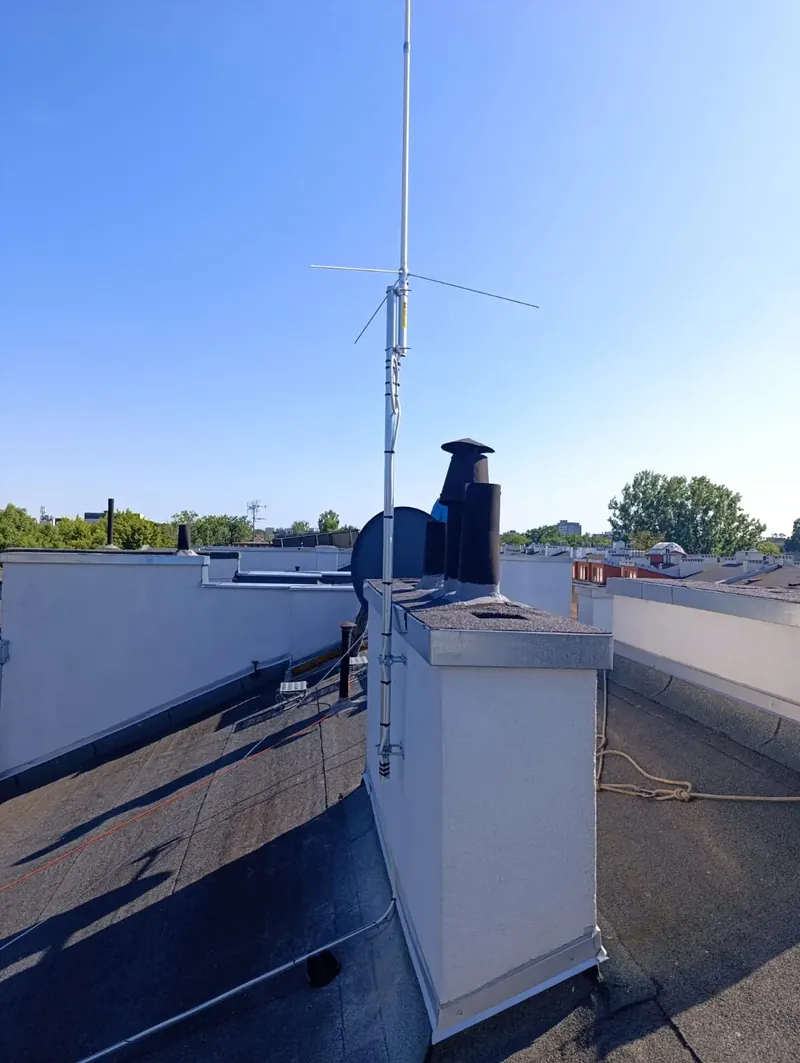

Diamond podaje dla X‑200N wytrzymałość na wiatr 50 m/s, a w instrukcji zaleca odciągi, gdy maszt składa się z kilku rur. Pamiętaj, że mapy wiatrowe podają średnią 10‑minutową na wysokości 10 m nad otwartym terenem — porywy, zwłaszcza na dachu, są wyraźnie silniejsze.

Nie strącaj lodu

Lód z konstrukcji zwykle nie topnieje, tylko odpada kawałami przy odwilży — i uszkadza to, co jest niżej. Nie wchodź na oblodzony dach, żeby go strącić: cała antena na maszcie jest ważniejsza niż tydzień gorszego SWR. Jeśli sople i nawisy zagrażają przechodniom, to sprawa zarządcy budynku i ekipy z uprawnieniami. Twoja rola to zgłosić zagrożenie, a nie wchodzić z miotłą.

Rotator na mrozie

Wirnik Yaesu G‑450A pracuje od −20 °C. W instrukcji G‑1000DXC Yaesu pisze, że wirnik jest nasmarowany fabrycznie do bezobsługowej pracy w każdym klimacie i nie wolno go otwierać — smarowania przez użytkownika nie przewidziano. Przy grubym lodzie i silnym mrozie zostaw antenę w miejscu: Hy‑Gain uprzedza, że na mrozie rotator obraca się wolniej, a oblodzona antena stawia wiatrowi większy opór.

Korozja na styku metali

Aluminium i cynk w parze ze stalą nierdzewną korodują — potrzebna jest tylko wilgoć, a pod podkładkami i obejmami jest jej zawsze pod dostatkiem. Zasada z poradników stali nierdzewnej: mała nierdzewna śruba w dużej aluminiowej rurze jest w porządku, odwrotny układ już nie. Biały, pylisty nalot na aluminium przy obejmie to znak, że proces trwa.

Gwinty ze stali nierdzewnej lubią się zatrzeć, a po roku na dachu także zapiec. Hy‑Gain i Yaesu zalecają posmarowanie śrub i U‑bolców smarem — za rok odkręcisz je bez szlifierki.

Odciągi

Naciąg odciągów zależy od temperatury: zimą linki są napięte mocniej niż w ciepły dzień. Nie dociągaj ich „na maksa” w słoneczne październikowe popołudnie. Sprawdź zaciski linowe — kabłąk na wolnym końcu, siodło na obciążonym — i zabezpieczenia śrub rzymskich.

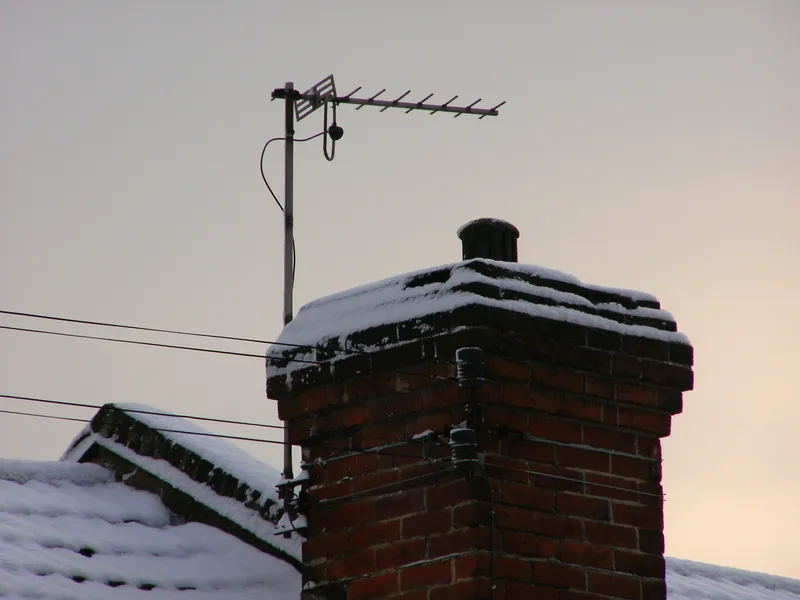

Obejmy przy kominie

Obejrzyj, czy obejmy nie poluzowały się i nie wżerają w tynk komina, czy nie ma rdzy na ocynku i czy maszt stoi pionowo. Po każdej wichurze warto zerknąć na nie ponownie — norma TIA dla masztów zaleca przegląd po silnym wietrze i oblodzeniu.

Jak to wygląda w praktyce

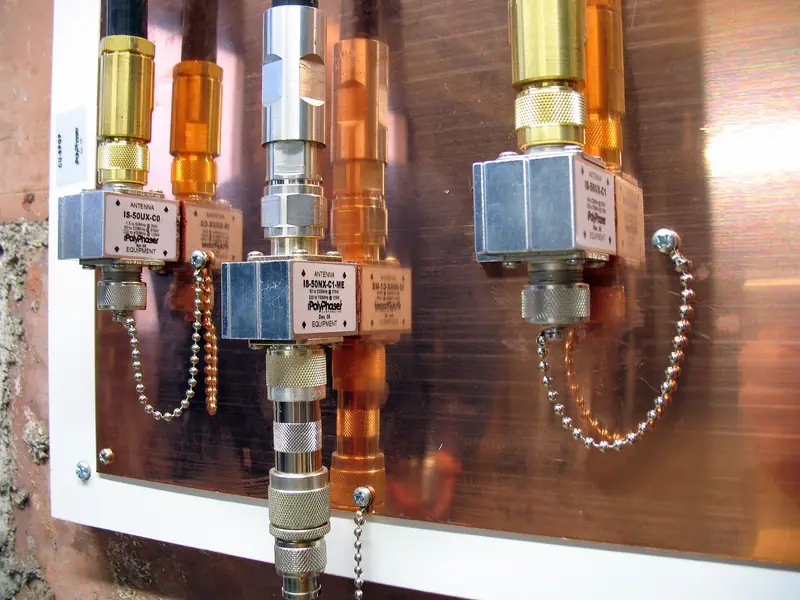

Każdy kabel wchodzący do budynku przechodzi przez własny odgromnik, a wszystkie odgromniki siedzą na jednej wspólnej płycie połączonej z uziemieniem. Tak zaleca ARRL.

Przegląd jesienią jest prosty: zaciski na płycie i na maszcie bez zielonego nalotu, śruby dokręcone, przewód uziemiający bez przerw i ostrych zagięć. Jeśli odgromnik ma wymienną wkładkę gazową, a producent przewiduje jej wymianę — sprawdź, czy nie czas.
