Wystarczy pięć watów z ręcznego radia, żeby usłyszała Cię pół Mazowsza. Sekret Wandy nie tkwi w mocy, tylko w adresie: antena przemiennika SR5W siedzi na szczycie 300-metrowego komina Ciepłowni Kawęczyn, wyżej niż dach Pałacu Kultury. Poniżej wszystko, co warto o niej wiedzieć: ustawienia radia, zasięg, historia od 2008 roku i to, jak przemiennik w ogóle działa.
Te same wartości wpisuje się w każde radio na 2 m. FM obsługuje każde radio na 2 m, DMR wymaga radia cyfrowego i konta w sieci BrandMeister. Przemiennik pracuje w trybie mieszanym, więc obie emisje dzielą tę samą antenę.
Ton 127,3 Hz włącz tylko w nadawaniu (Tone, nie TSQL). Z tonem także w odbiorze radio zamilknie, gdy przemiennik nie dołoży go do retransmisji.
Pobierz kanał do CHIRP (CSV)Grupy rozmowne i aktualny stan łącza sprawdzisz na stronie przemiennika w BrandMeister. Do nadawania w DMR potrzebujesz własnego ID (rejestracja w RadioID).
SR5W w BrandMeister ↗Ustaw 145.750 i poczekaj chwilę. Wanda jest ruchliwa, zwłaszcza rano i po pracy, więc szybko usłyszysz, jak brzmi rozmowa przez przemiennik.
Krótko naciśnij PTT i podaj znak: „SQ5CBA, test przez Wandę”. Jeśli po puszczeniu PTT słyszysz ogon przemiennika, wchodzisz. Sam klik bez znaku to zły zwyczaj.
„Tu SQ5CBA, wywołanie ogólne przez SR5W” i pauza. Odpowiedzi przyjdą, a jak nie, spróbuj o innej porze. Więcej w poradniku 2 m / 70 cm.
Na 2 m fale biegną prawie po linii prostej, więc o zasięgu decyduje horyzont radiowy, a nie waty. Horyzont rośnie z pierwiastkiem wysokości anteny: d ≈ 4,12 · √h. Dla anteny 305 m nad ziemią to około 72 km, zanim w ogóle policzymy wysokość Twojej anteny.
Horyzont radiowy to suma dwóch odcinków: od anteny przemiennika i od Twojej anteny. Komin daje 72 km, reszta zależy od Ciebie:
To geometria, nie gwarancja. Blok między Tobą a kominem, wiadukt albo las potrafią zabrać połowę zasięgu, a odbicia od budynków dodać kilka kilometrów tam, gdzie mapa mówi „poza”. W samej Warszawie Wanda działa praktycznie zewsząd, bo komin stoi wysoko nad zabudową.
W zasięgu geometrycznym (km od komina): Warszawa (centrum) 9 · Wołomin 11 · Otwock 20 · Legionowo 20 · Pruszków 24 · Mińsk Maz. 32 · Nowy Dwór Maz. 33 · Wyszków 42 · Grójec 48 · Pułtusk 48 · Żyrardów 53 · Garwolin 53 · Sochaczew 61 · Węgrów 62 · Płońsk 64 · Skierniewice 75 · Ciechanów 76 · Siedlce 80 · Kozienice 81 · Łowicz 83.

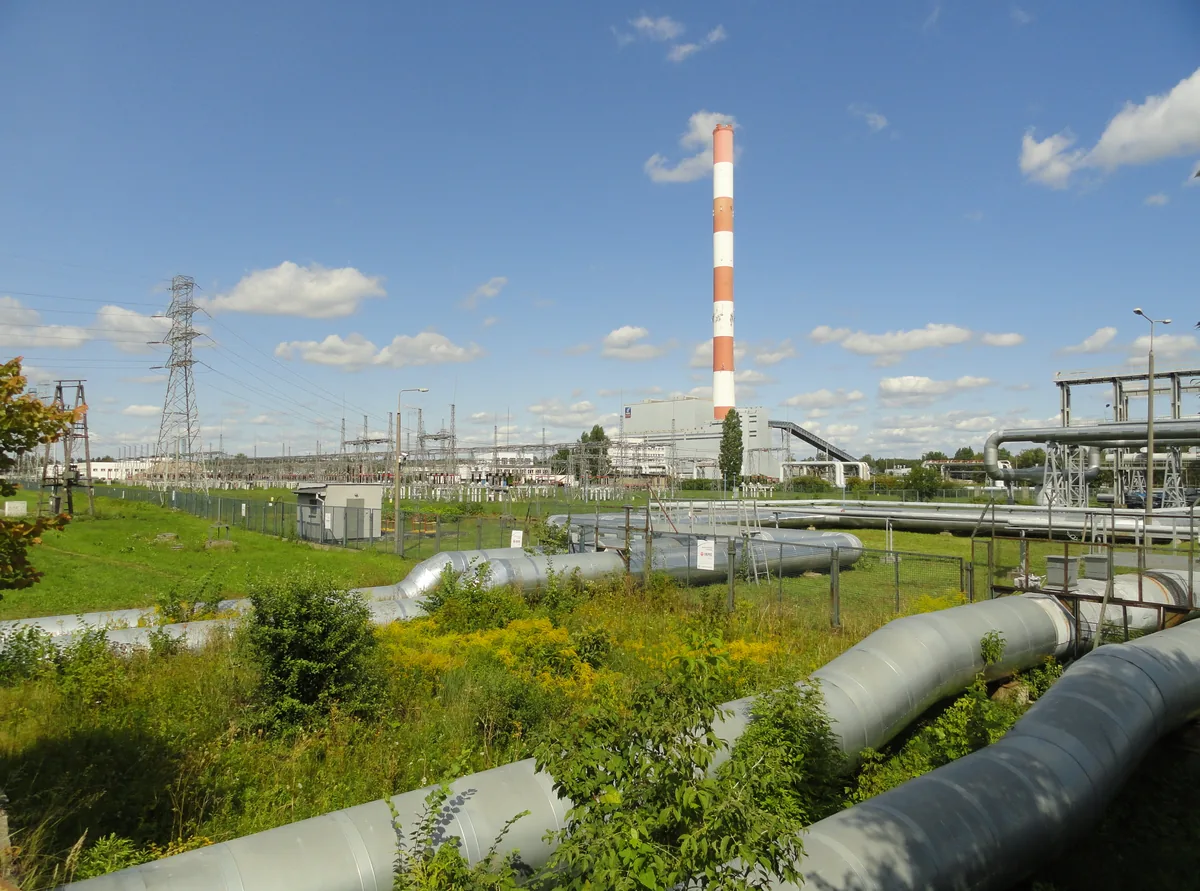

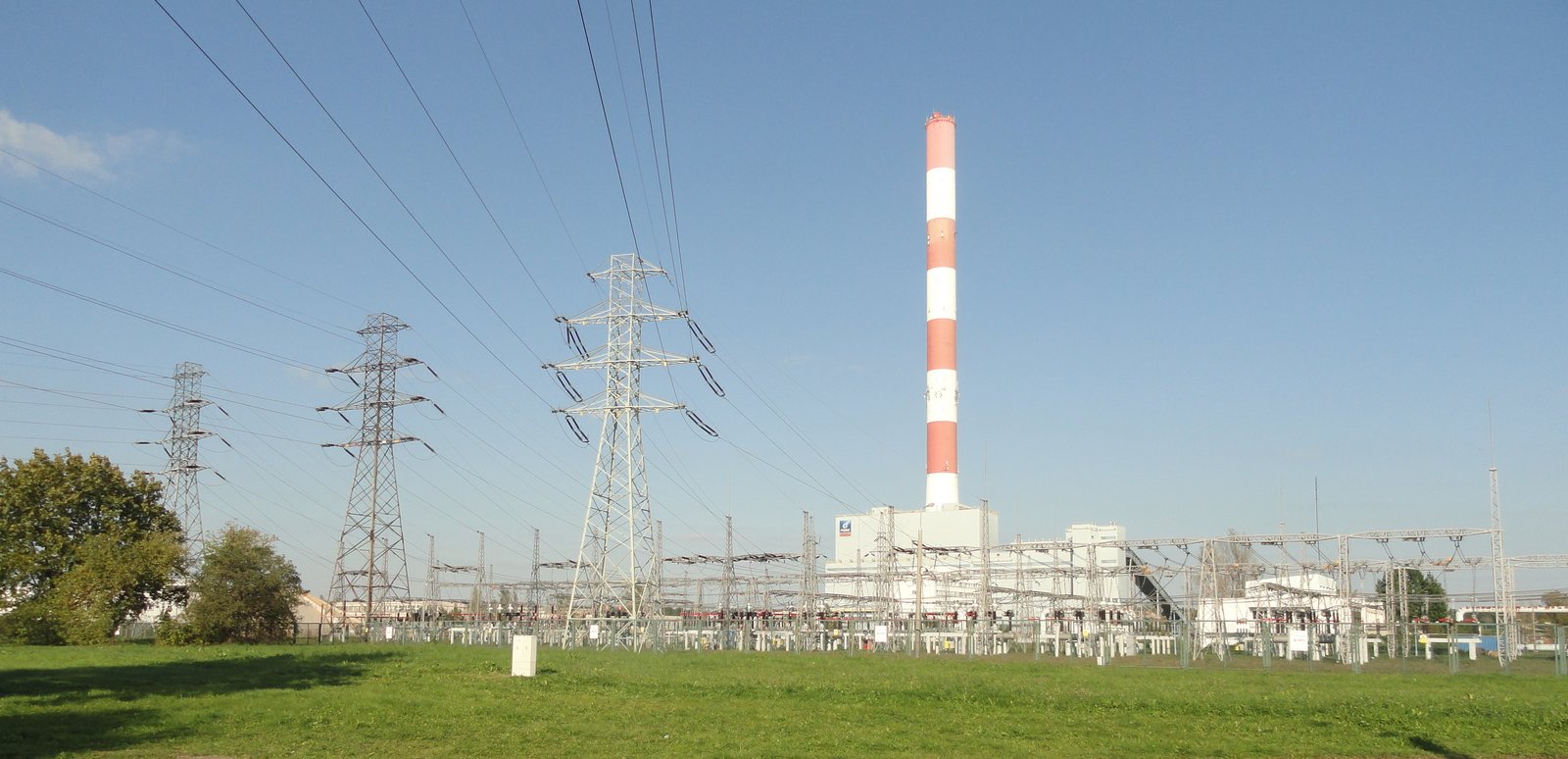

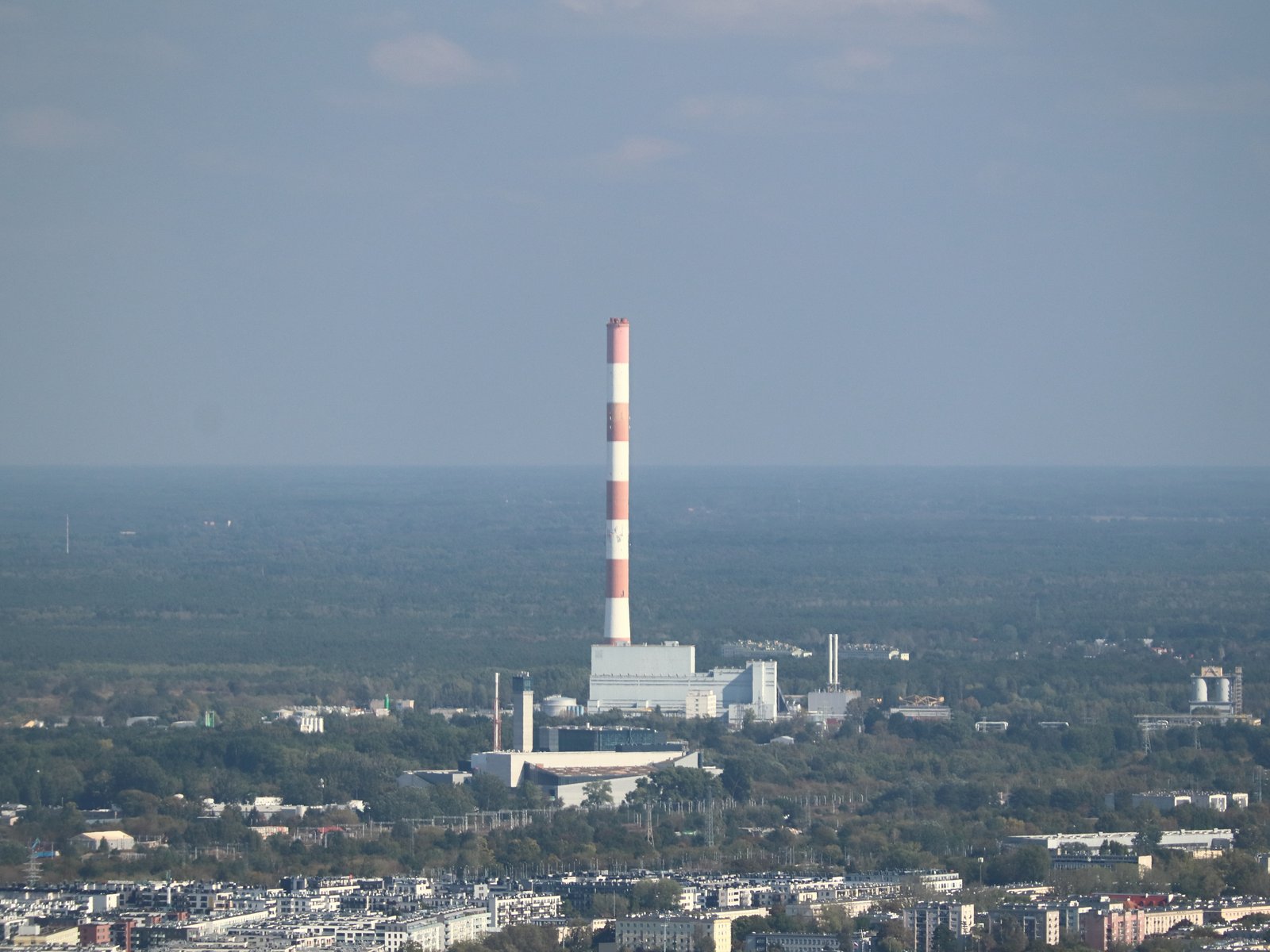

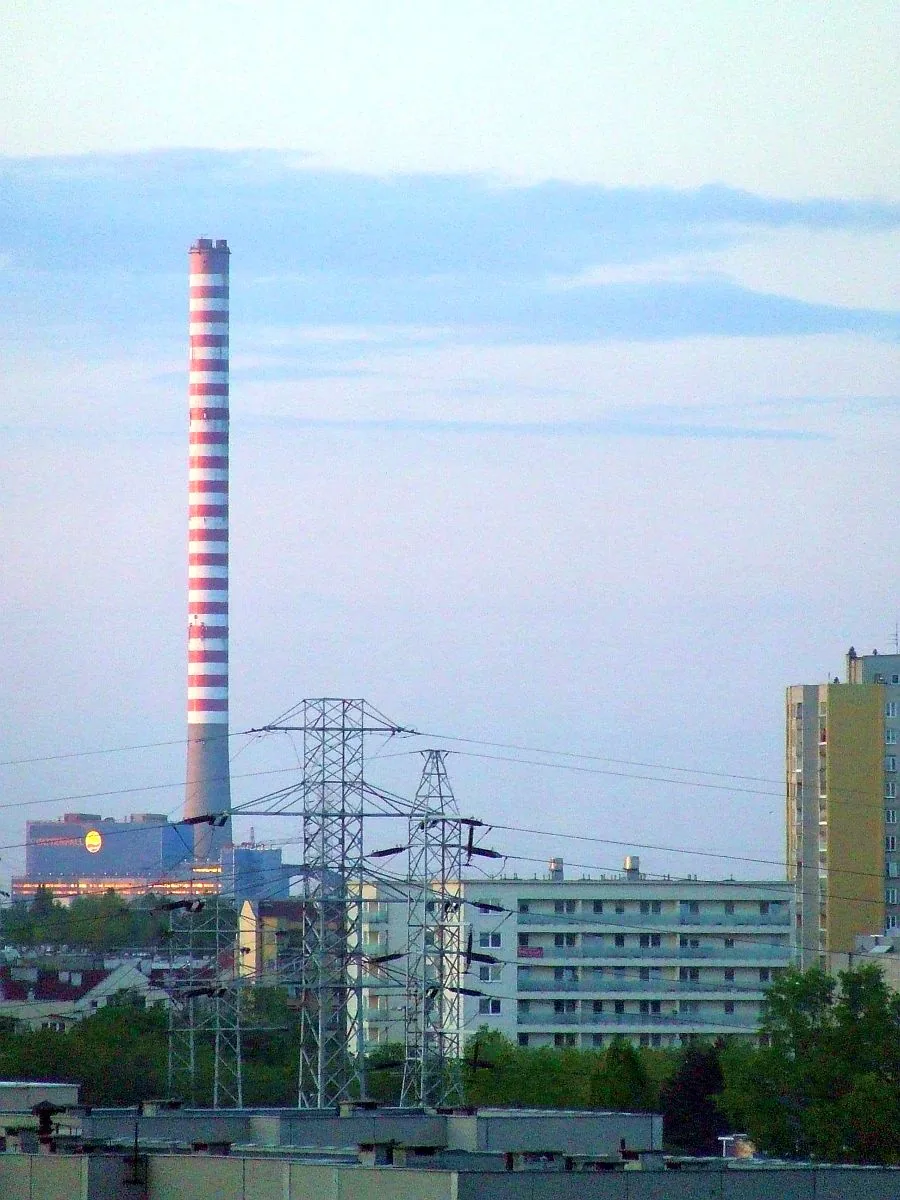

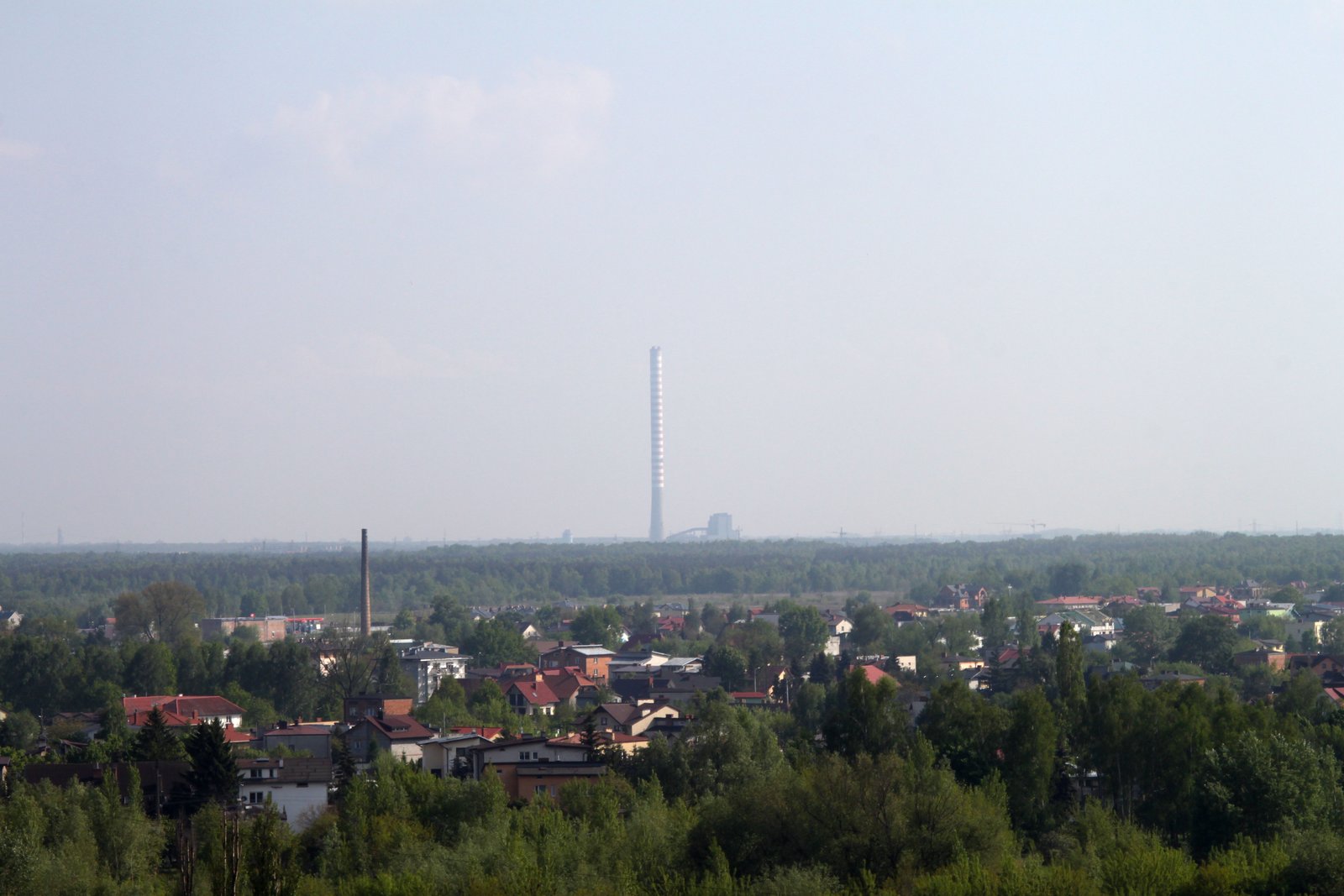

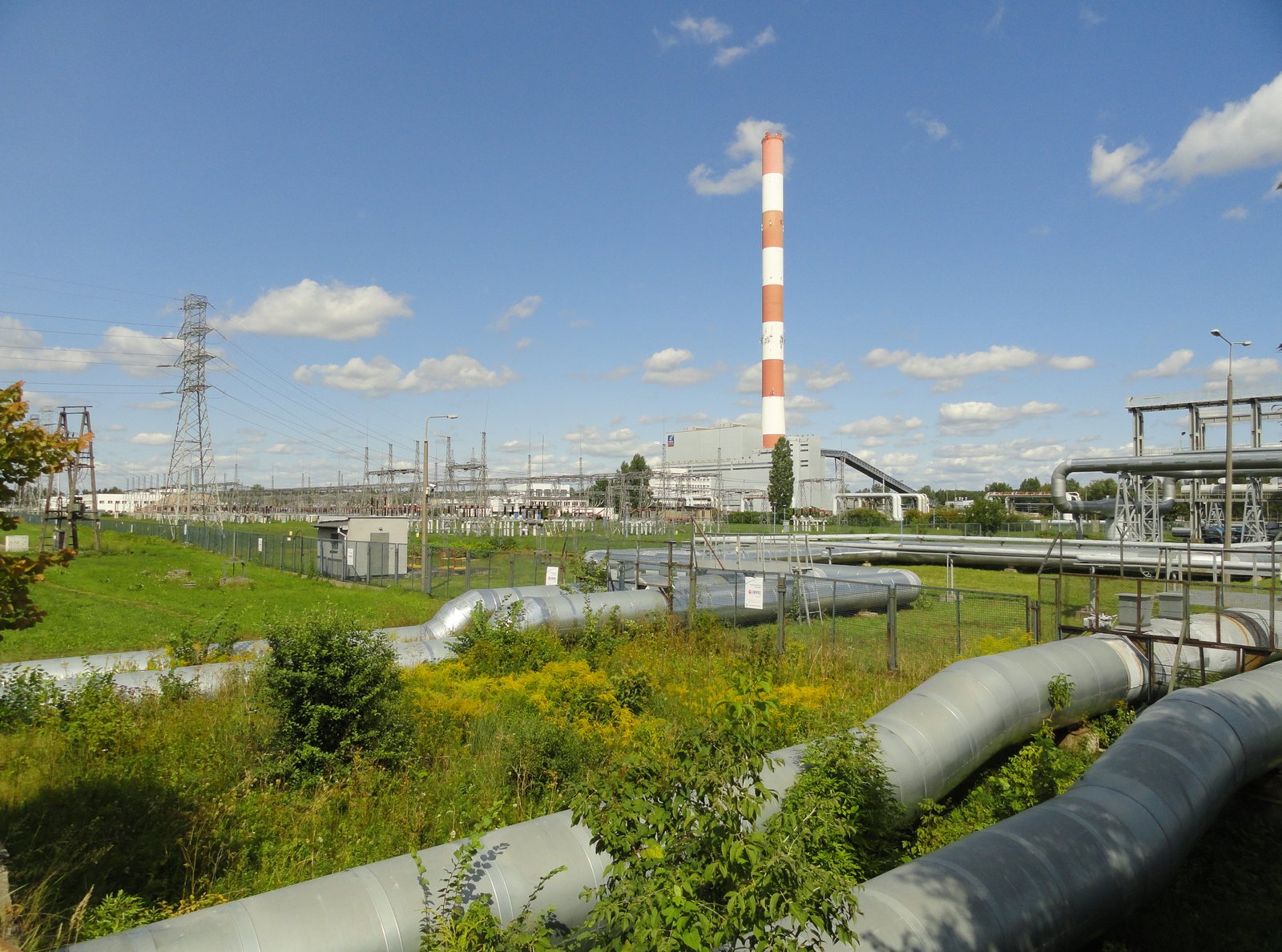

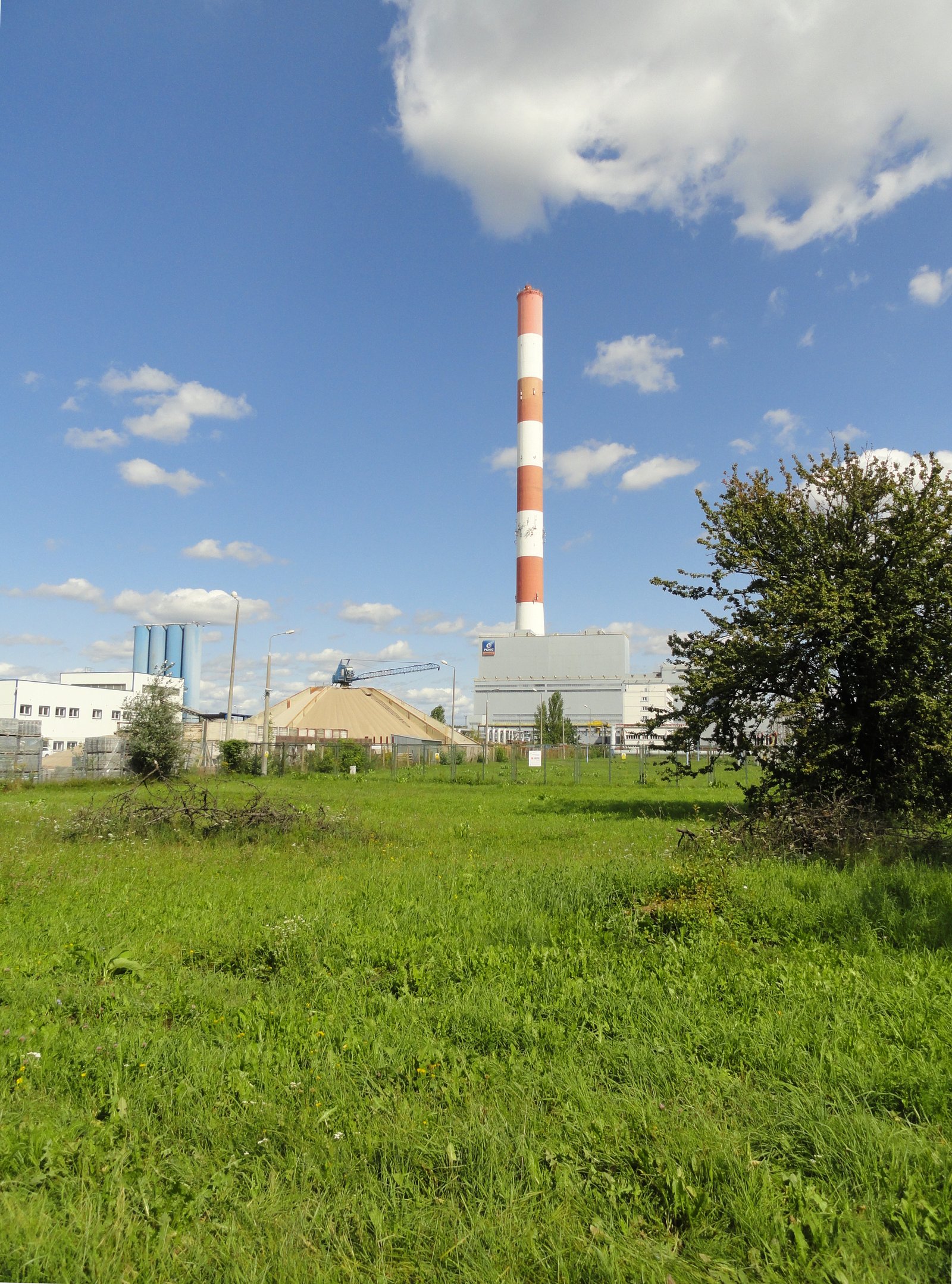

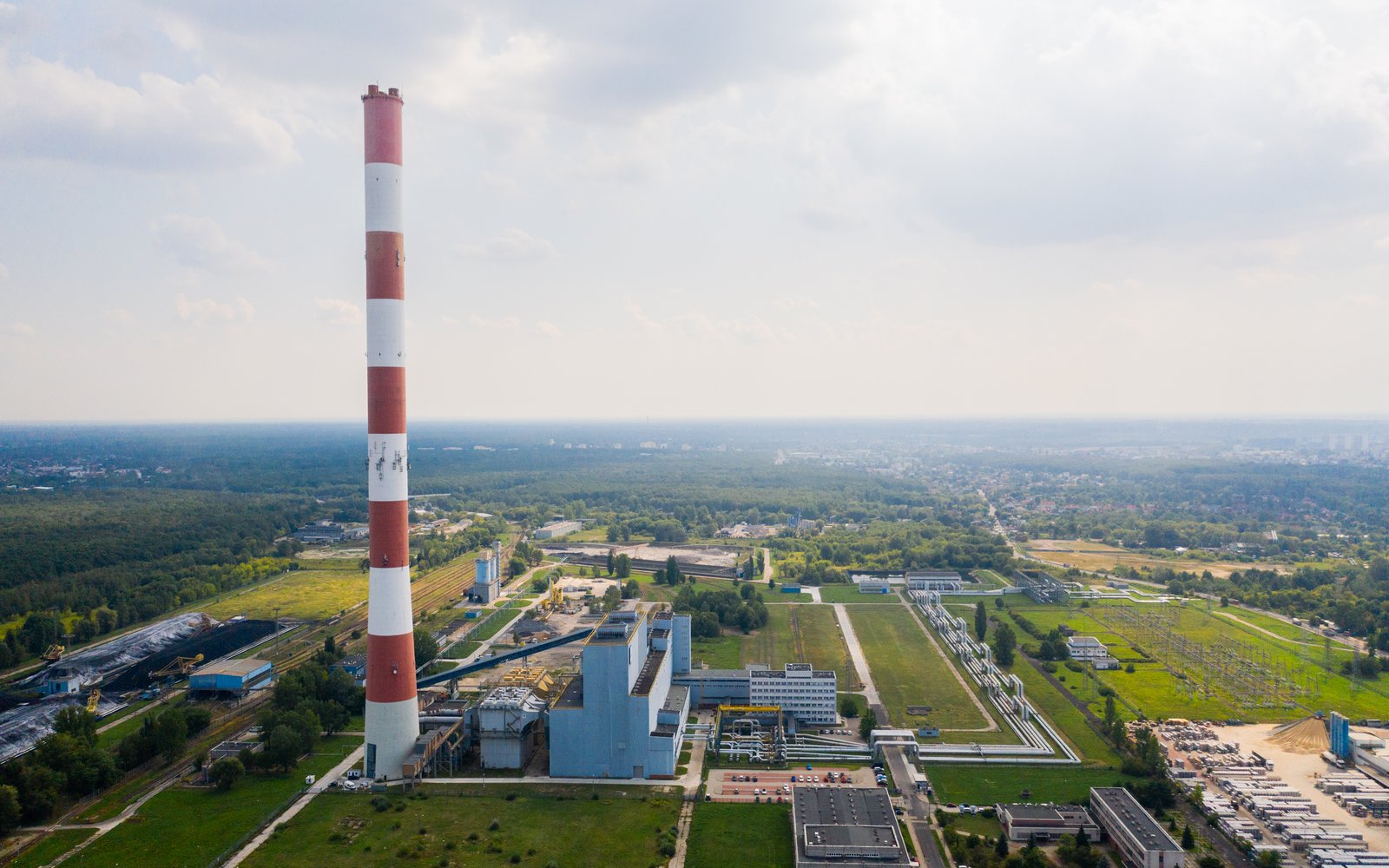

Trzysta metrów betonu w biało-czerwone pasy widać z Pałacu Kultury, z Marek i z tarasu Varso Tower, a przy dobrej pogodzie nawet z Gór Świętokrzyskich, z odległości około 157 km. Zdjęcia pochodzą z Wikimedia Commons i są udostępnione na wolnych licencjach; autorzy w podpisach.
Wanda należy do najstarszych czynnych przemienników w Warszawie. Poniżej to, co da się udokumentować w publicznych źródłach: wykazach PZK i UKE oraz komunikatach Warszawskiego Oddziału Terenowego.

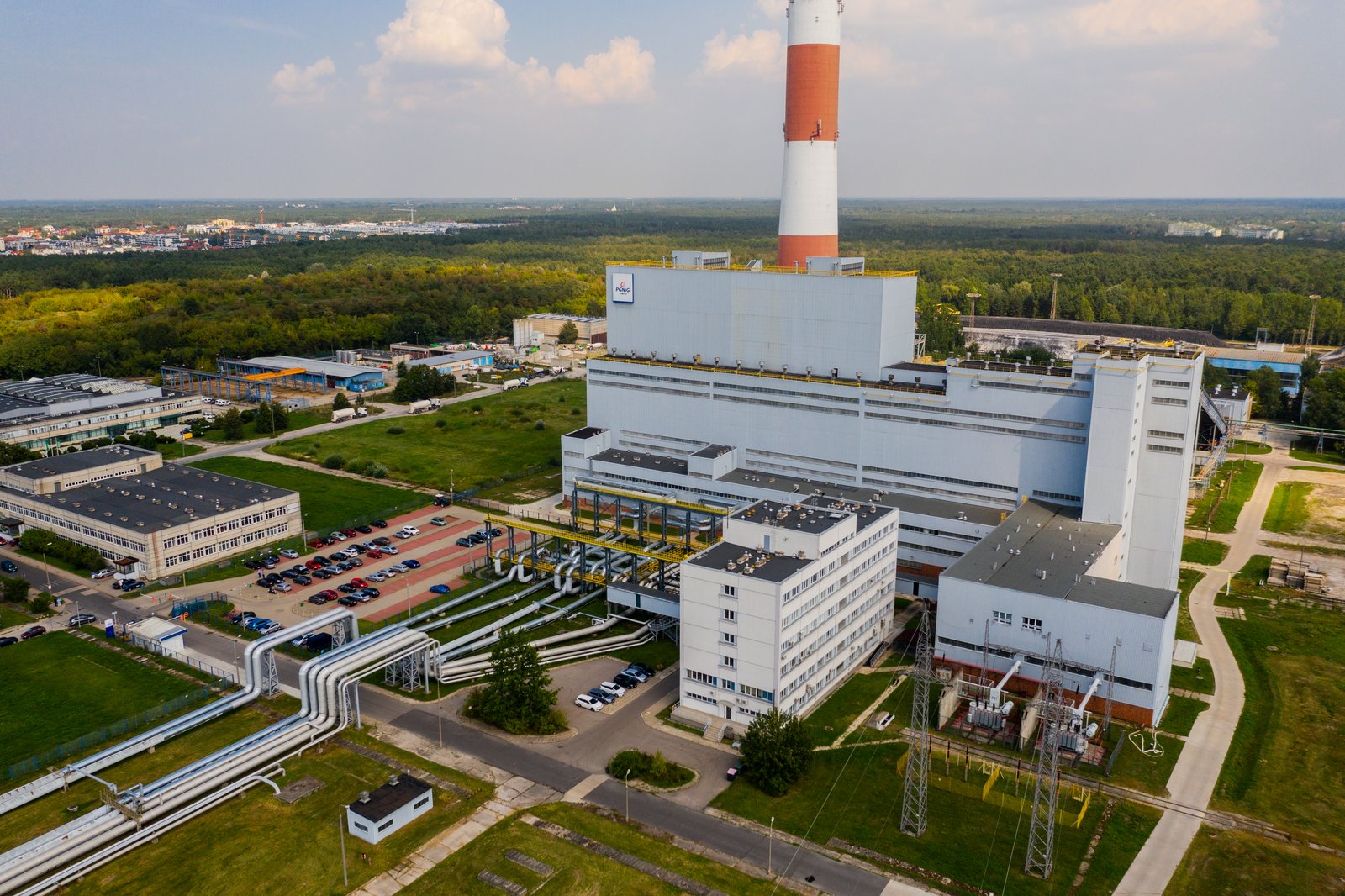

Powstaje Ciepłownia Kawęczyn przy Chełmżyńskiej 180 w Rembertowie, a z nią komin o wysokości 300 m: przez lata najwyższa budowla Warszawy, dziś ustępuje tylko wieży Varso.
SR5W już nadaje z komina. W wykazie stacji przemiennikowych PZK nr 51 z 2 grudnia 2008 figuruje na 145,750 MHz, lokator KO02NG, użytkownik WOT PZK Warszawa, operator SP5IDK, pozwolenie do 25 września 2010. Z tego samego adresu pracują SR5A na 145,700 i SR5WA na 439,350, a cyfrowy SR5WW na 438,500 jest „w przygotowaniu”.
Kończy się pozwolenie. WOT PZK wyłącza SR5W i SR5WA na czas odnowienia dokumentów w UKE, a z komina nadaje zastępczo SR5WW na 438,500 MHz. Po dopełnieniu formalności Wanda wraca na 145,750.
Przemiennik przechodzi poważniejszą awarię. Po naprawie i testach na ziemi wraca na komin i znów staje się pierwszym wyborem na 2 m w Warszawie.
Nowe pozwolenie radiowe DC.WML.5101.7195.2025.2, ważne do 9 listopada 2030. Opiekunem stacji jest SQ5IT, właścicielem pozwolenia Warszawski Oddział Terenowy PZK. Wanda pracuje w trybie mieszanym FM + DMR, w sieci BrandMeister z Color Code 5.
W naszej bazie 393 czynnych przemienników Wanda należy do zaledwie kilku stacji na 2 m w Polsce z emisją cyfrową, a dla warszawskich operatorów to domowy przemiennik: przez nią idzie większość codziennych łączności stacji SQ5CBA.
Przemiennik to odbiornik i nadajnik połączone w jedno: odbiera Twój sygnał na 145.150 MHz i w tej samej chwili nadaje go dalej na 145.750 MHz, z anteny, której z ziemi nikt z nas nie postawi. Stąd shift −600 kHz: Twoje radio automatycznie zjeżdża 600 kHz w dół, gdy naciskasz PTT.
Jedna antena obsługuje odbiór i nadawanie jednocześnie. Dupleksor, zestaw ostrych filtrów, pilnuje, żeby własny nadajnik na 145.750 nie zagłuszył słabego sygnału odbieranego 600 kHz niżej.
Niesłyszalny ton dodawany do Twojego głosu. Przemiennik otwiera się tylko dla sygnałów z tym tonem, dzięki czemu zakłócenia i odległe stacje nie kluczują go bez powodu.
Wanda rozpoznaje, czy przychodzi do niej FM, czy DMR, i retransmituje tę samą emisję. Analogowe radio nie usłyszy rozmowy cyfrowej i odwrotnie, ale częstotliwość jest jedna dla obu światów.
Przemiennik służy setkom stacji. Kilka nawyków sprawia, że wszystkim nadaje się przyjemniej.
Zgłoszenia użytkowników o działaniu i awariach zbierają serwisy mapy73.pl i przemienniki.net. Stan łącza DMR pokazuje BrandMeister.
Przemiennik utrzymuje Warszawski Oddział Terenowy PZK. Zanim zgłosisz awarię, sprawdź ton CTCSS i shift w swoim radiu: to najczęstsza przyczyna „głuchej Wandy”.
Znak SR5W, kategoria 5 (stacja bezobsługowa), lokator KO02NG, 52°16′06″ N 21°07′43″ E, moc 15 W, antena 6,5 dBi na wysokości 305 m nad ziemią i 395 m n.p.m. Pozwolenie ważne do 9 listopada 2030.
Jeden link: ustawienia radia, zasięg, zdjęcia komina i historia Wandy. Wyślij koledze, który właśnie odebrał pierwsze radio, albo wrzuć na grupę klubową.
Dane techniczne: wykaz pozwoleń UKE (dane.gov.pl), mapy73.pl, vhf.com.pl; historia: „Lista stacji przemiennikowych z ważnym pozwoleniem nr 51” PZK z 2 grudnia 2008 oraz komunikat WOT PZK z 5 października 2010 na sp5py.pl; komin: Wikipedia. Horyzont radiowy policzony ze wzoru d ≈ 4,12·√h dla ziemi o promieniu 4/3.
