Siedemdziesiątka SQ4MN w nowej postaci

Marian dołożył do swojej Yagi na 70 cm drugą podporę — i wiatr przestał mieć cokolwiek do powiedzenia. Poniżej cała historia: co się zmieniło, dlaczego to działa, jak antena wygląda z ulicy i konkurs, w którym główną rolę gra wstążeczka.

Marian SQ4MNantena i zdjęcia · Warszawa

70 cm Yagi · polaryzacja pionowa 2 punkty podparcia balkon wysokiego piętra

Konkurs: gdzie wstążeczka? Pokaż innym

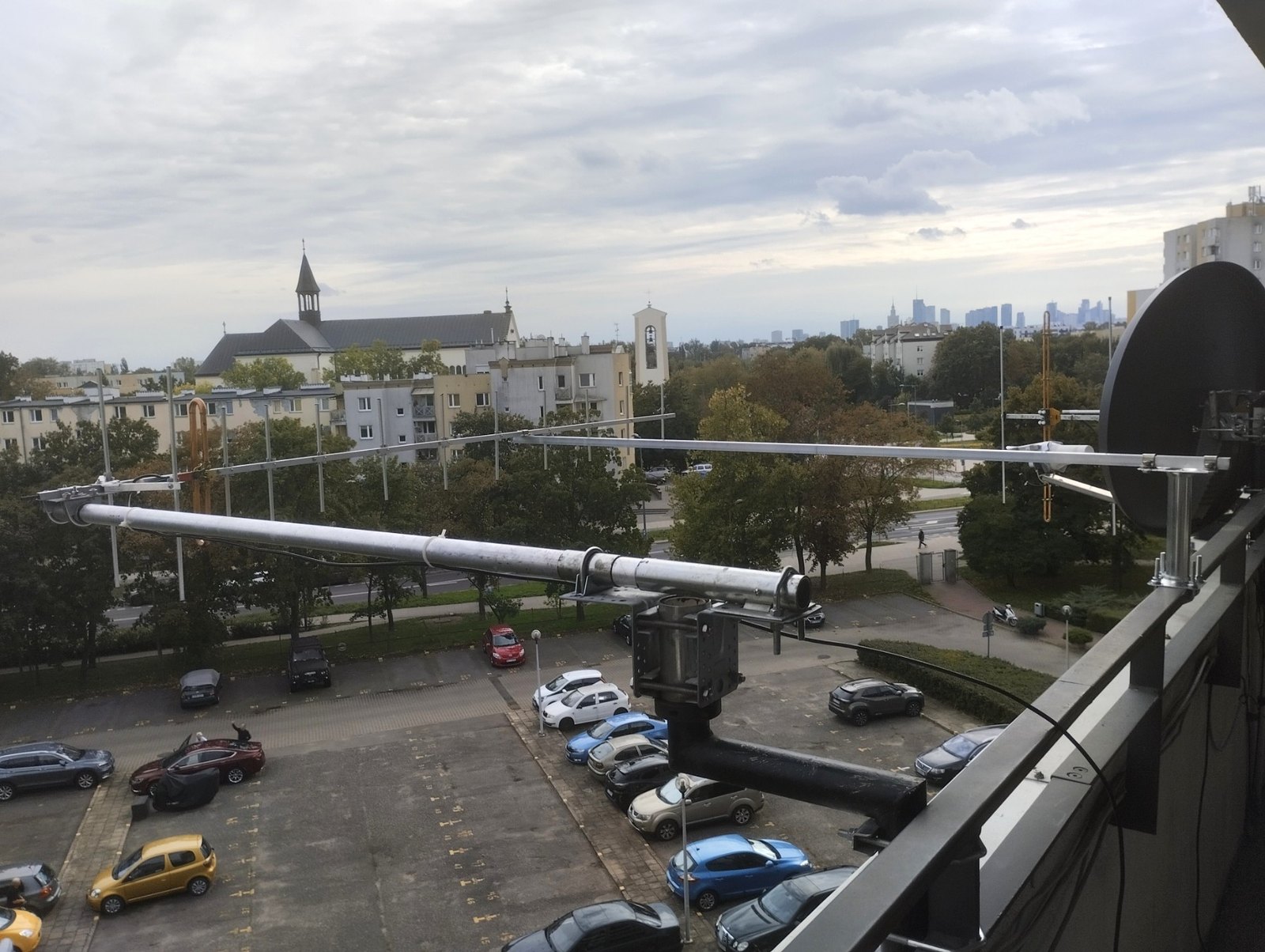

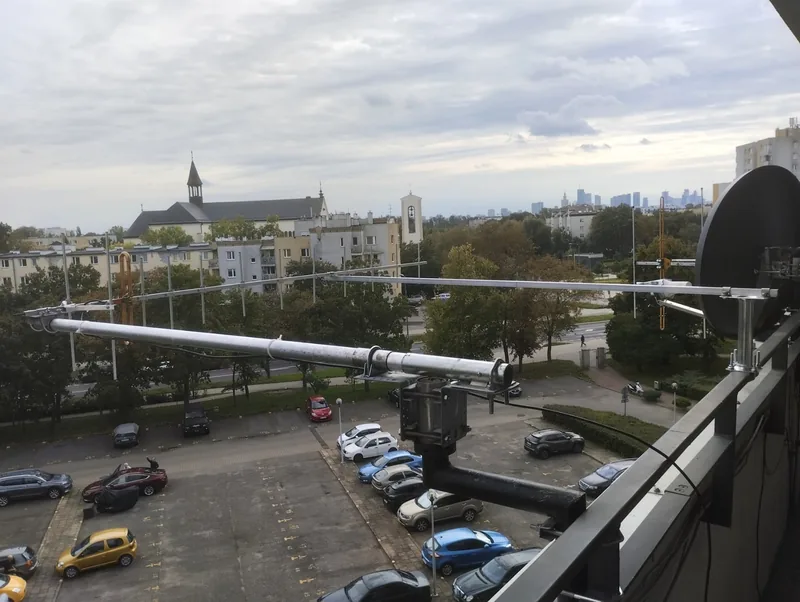

Długa antena Yagi na 70 cm z pionowymi elementami na balkonie wysokiego piętra; pod bomem druga rura podpierająca, w tle osiedle, kościół i wieżowce centrum Warszawy

70 cmpasmo 430–440 MHz

2punkty podparcia zamiast jednego

L³tak rośnie ugięcie wspornika z długością

v²tak rośnie napór wiatru z prędkością

Co się zmieniło

Bom, który przestał tańczyć na wietrze

Nowość kryje się pod anteną. Z jednej strony wygląda niepozornie — z drugiej zmienia wszystko, co robi z Yagi porywisty wiatr.

Druga rura pod bomem

Marian SQ4MN przysłał zdjęcie nowej postaci swojej anteny na 70 cm: długa Yagi z pionowymi elementami wisi na balkonie wysokiego piętra, a na horyzoncie rysują się wieżowce centrum Warszawy. Nowość to druga, grubsza rura: zakotwiczona w masywnej obejmie, biegnie od balkonu prostopadle do końca bomu i podpiera antenę tuż przy reflektorze.

Zamiast anteny wiszącej na jednym uchwycie przy maszcie mamy sztywną ramę o dwóch punktach podparcia. Obejmy przestają pracować, kabel nie przeciera się na krawędziach, a koniec bomu — dotąd najbardziej rozhuśtany punkt całej konstrukcji — stoi w miejscu.

Obejma — gruba rura podpory w masywnej obejmie na czarnym stalowym wysięgniku z balkonu
Płaskownik — na końcu bomu łączy podporę z anteną tuż przy reflektorze
Kabel — prowadzony wzdłuż rury, bez luźnych pętli łapiących wiatr

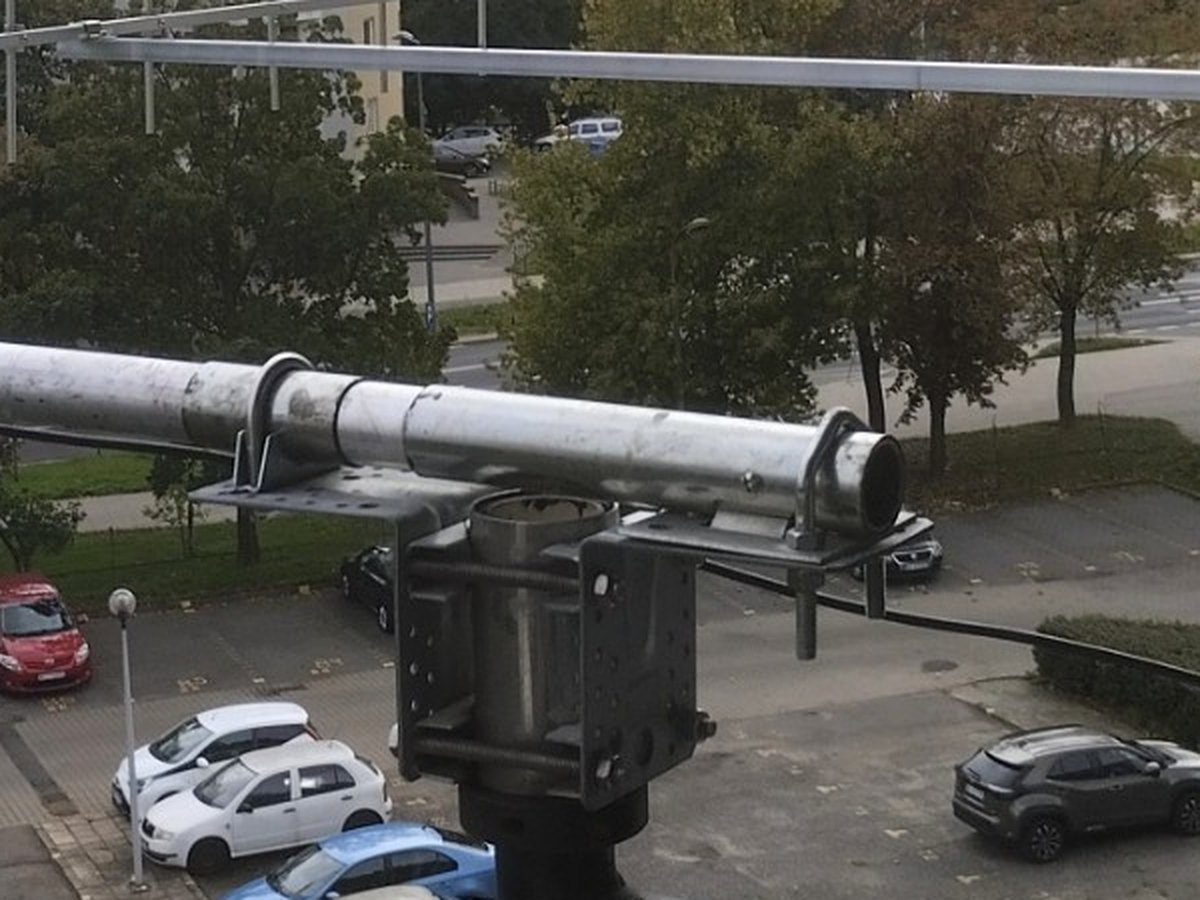

Zbliżenie dodatkowego mocowania: gruba rura podpory w masywnej obejmie na czarnym stalowym wysięgniku z balkonu, nad nią bom anteny

Dlaczego to działa

Różnica jest większa, niż się wydaje

Trzy zależności, które tłumaczą, czemu druga podpora to nie kosmetyka, tylko zupełnie inna konstrukcja.

ugięcie ∝ L³

Sześcian długości

Ugięcie wspornika utwierdzonego na jednym końcu rośnie z sześcianem jego długości: dwa razy dłuższy bom ugina się osiem razy bardziej. Dlatego właśnie długie Yagi na 70 cm tak chętnie „dyrygują” na wietrze.

napór ∝ v²

Kwadrat prędkości

Siła naporu wiatru rośnie z kwadratem prędkości: wiatr dwa razy szybszy to cztery razy większa siła na końcu bomu. W porywach obejmy dostają nie drganie, a szarpnięcia.

rząd wielkości

Z wspornika w belkę

Podparcie końca zamienia wspornik w belkę o dwóch punktach podparcia. Dla tej samej siły ugięcie spada o rząd wielkości — w teorii nawet ponad dwadzieścia razy. Obejmy przestają pracować, a kabel nie przeciera się na krawędziach.

Parametry

Rura, której fala nie widzi

Dodatkowy metal tuż przy antenie brzmi groźnie. Tu nie ma się czego bać — i to nie jest przypadek.

Nic się nie pogorszyło

Rura podpory leży poziomo, tak jak bom — a więc prostopadle do elementów. Dla pionowo spolaryzowanej fali taki poziomy przewodnik jest niemal przezroczysty, dokładnie tak samo jak sam bom, który w każdej Yagi z pionowymi elementami leży w tej samej płaszczyźnie.

Charakterystyka i SWR zostały tam, gdzie były. Zmieniło się tylko to, czego nie widać w mierniku: antena przestała zmieniać kierunek przy każdym podmuchu, więc i sygnał u korespondenta przestał „pływać”.

„Nie zauważyłem pogorszenia parametrów.”— Marian SQ4MN

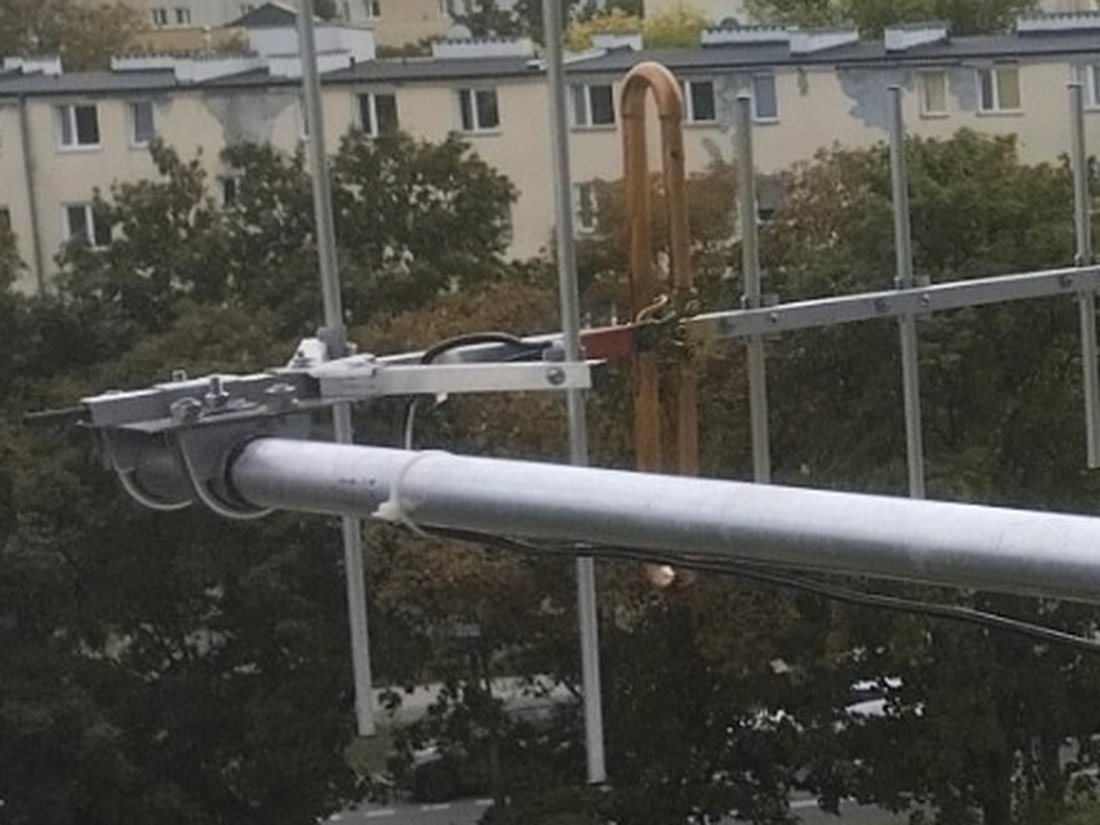

Koniec bomu anteny: płaskownik łączący podporę z bomem, reflektor i miedziany dipol pętlowy, wzdłuż rury biegnie kabel

5 września 2026

Ta sama antena z ulicy

Dzień później doszło ujęcie z chodnika. Z dołu widać całą scenę: Yagi wychodzi daleko poza obrys balkonu i sąsiaduje z dwoma talerzami satelitarnymi, a piętro wyżej powiewa biało-czerwona flaga — jakby ktoś już testował wskaźnik wiatru.

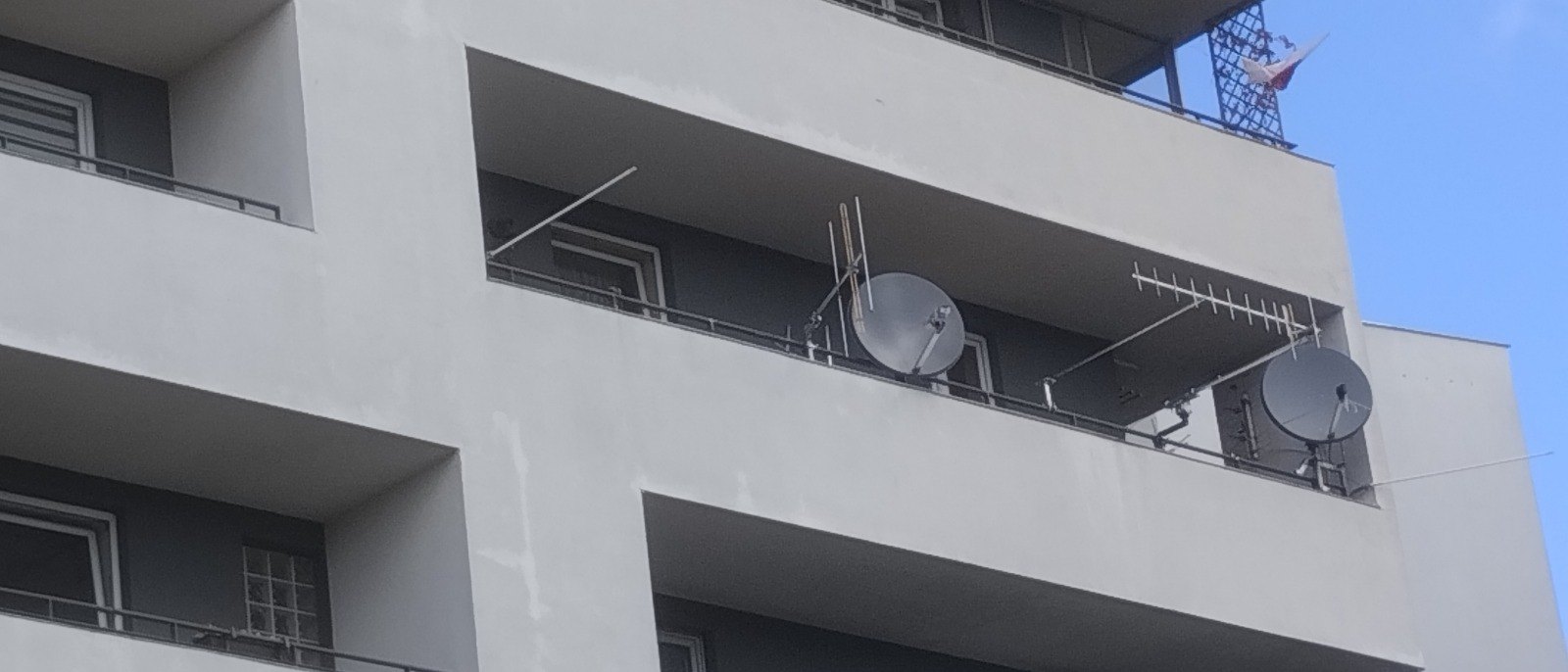

Jasna elewacja bloku widziana z ulicy; na balkonie pośrodku długa Yagi na 70 cm wystaje poza barierkę obok dwóch talerzy satelitarnych, piętro wyżej biało-czerwona flaga

Konkurs · wstążeczka

Gdzie przyczepić wstążeczkę?

SQ5PIT zaproponował, żeby na antenie zawisła wstążeczka — krótkofalarski wskaźnik wiatru, jak telltale na wantach jachtu. Marian ogłasza konkurs: gdzie ją przyczepić? Z ulicy będzie ją widać doskonale.

Na reflektorze

Żeby powiewała jak ogon komety — z tyłu, tuż przy podporze, gdzie antena jest najsztywniejsza.

Na ostatnim direktorze

Jak proporzec na dziobie — na samym końcu, tam, gdzie kiedyś bom tańczył najbardziej.

Na nowej podporze

Żeby było widać, czy w ogóle jeszcze coś drga. Wstążeczka jako świadek, że podpora robi swoje.

Własny pomysł

Masz lepsze miejsce — albo argument, dlaczego wstążeczka powinna zostać w szufladzie? Śmiało.

Odpowiedz w księdze gości

SQ4MN

Autor anteny i zdjęć

Marian SQ4MN

Krótkofalowiec z Warszawy, który na 70 cm nadaje z balkonu wysokiego piętra — i regularnie udowadnia, że antena kierunkowa w bloku to nie marzenie, tylko kwestia dobrego mocowania. To jego Yagi, jego podpora i jego zdjęcia. Spotykamy się w eterze i na żywo — ostatnio 12 sierpnia na Moście Świętokrzyskim, gdzie oglądaliśmy razem częściowe zaćmienie Słońca.

70 cmYagi z balkonuWarszawatekst: Filip SQ5CBA
